DY600X三通過濾控制閥
DY600X三通過濾控制閥過濾三通控制閥采用截止式密封，同時有水壓對閥盤有自密封性，密封效果好。而蝶閥的密封采用的擠壓式密封，常出現泄漏情況。
產品介紹
DY6000X過濾三通控制閥利用水力控制原理，利用上、下閥腔的壓力差控制閥金的運動，再通過旁通管路和各種不同構造的導閥起不同功能產生系列閥。
產品特點
1.三通過濾閥操作靈敏。由于膜片的面積較大，因而在較小的介質壓力作用下便能夠?qū)崿F(xiàn)啟閉，比氣動蝶閥所需的介質壓力小很多。
2.過濾閥密封性好。過濾三通控制閥采用截止式密封，同時有水壓對閥盤有自密封性，密封效果好。而蝶閥的密封采用的擠壓式密封，常出現泄漏情況。
3.三通過濾閥,可靠性高。過濾三通閥結構簡單：關鍵部件膜片采用進口的強化尼龍橡膠。因而可靠性高，使用壽命長。
4.三通過濾閥,將傳統的過濾反沖洗切換閥由四臺變?yōu)閮膳_(tái)，使操作變得簡便，占用空間較小。
產品尺寸
口徑 型號 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
A（mm） | 205 | 209 | 250 | 320 | 415 | 416 | 500 | 605 | 725 | 733 | 960 | 1200 | 1200 | 1400 | 1400 |
B（mm） | 280 | 300 | 380 | 450 | 550 | 600 | 700 | 806 | 830 | 960 | 1214 | 1460 | 1480 | 1680 | 1700 |
C（mm） | 180 | 210 | 240 | 270 | 370 | 370 | 440 | 530 | 610 | 610 | 800 | 1100 | 1100 | 1100 | 1100 |
D（mm） | 100 | 100 | 120 | 160 | 210 | 210 | 260 | 300 | 350 | 360 | 480 | 600 | 600 | 700 | 700 |
重量 | 22 | 28 | 38 | 70 | 118 | 120 | 196 | 295 | 465 | 465 | 950 | 2010 | 2230 | 2400 | 2800 |
產品參數
| 公稱壓力PN(Mpa) | 1.0 | 1.6 | 2.5 | |
| 試驗壓力 | 殼體強度 | 1.5 | 2.4 | 3.75 |
| 密封性能 | 1.1 | 1.76 | 2.75 | |
| 公稱通徑DN(mm) | 隔膜式：50～450 活塞式：500～800 | |||
| 適用介質 | 水或類似于水的介質 | |||
| 工作溫度(℃) | ≤80 | |||
零件材質
| 序號 | 隔膜式 | 活塞式 | ||
| 部件名稱 | 選用材料 | 部件名稱 | 選用材料 | |
| 1 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 | 閥蓋 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 |
| 2 | 彈簧 | 彈簧鋼、不銹鋼 | 缸套 | 不銹鋼SS |
| 3 | 膜片壓板 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 | 活塞 | 球墨鑄鐵 |
| 4 | 膜片 | NBR尼龍強化橡膠、三元乙丙尼龍強化橡膠 | 密封圈 | NBR橡膠、三元乙丙像膠 |
| 5 | 閥桿 | 2Cr13、不銹鋼2Cr13、SS | 閥桿 | 2Cr13、不銹鋼2Cr、SS |
| 6 | 閥盤 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、銅 | 彈簧 | 彈簧鋼、不銹鋼 |
| 7 | O型密封圈 | NBR橡膠、三元乙丙橡膠 | 閥盤 | 球墨鑄鐵、碳鋼、不銹鋼、銅 |
| 8 | O型圈壓板 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、銅 | 密封墊 | NBR橡膠、三元乙丙橡膠 |
| 9 | 閥座 | 銅合金、不銹鋼Cu-alloy、SS | 閥座 | 銅合金、不銹鋼Cu-alloy、SS |
| 10 | 閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 密封壓板 | 球墨鑄鐵、碳鋼、不銹鋼、銅 |
| 11 | 閥本 | 灰鑄鐵、球墨鑄鐵、碳鋼 | ||
訂貨說明
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

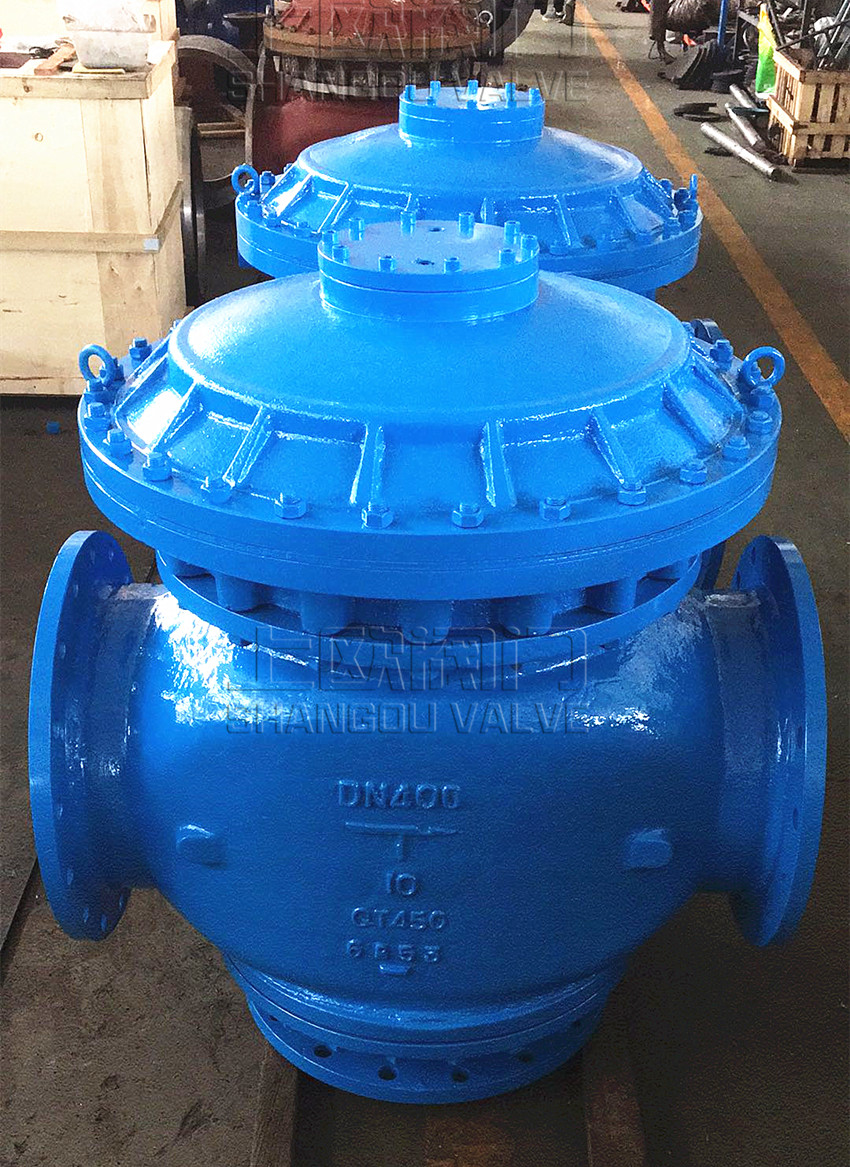

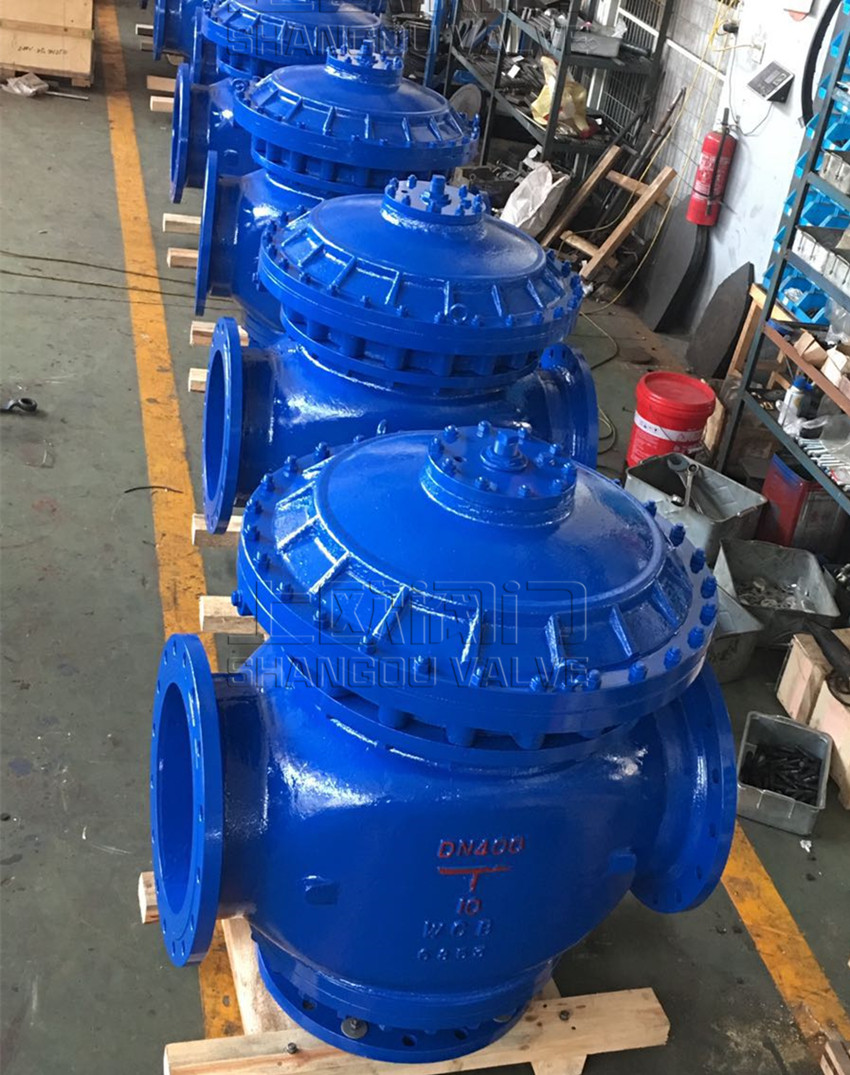

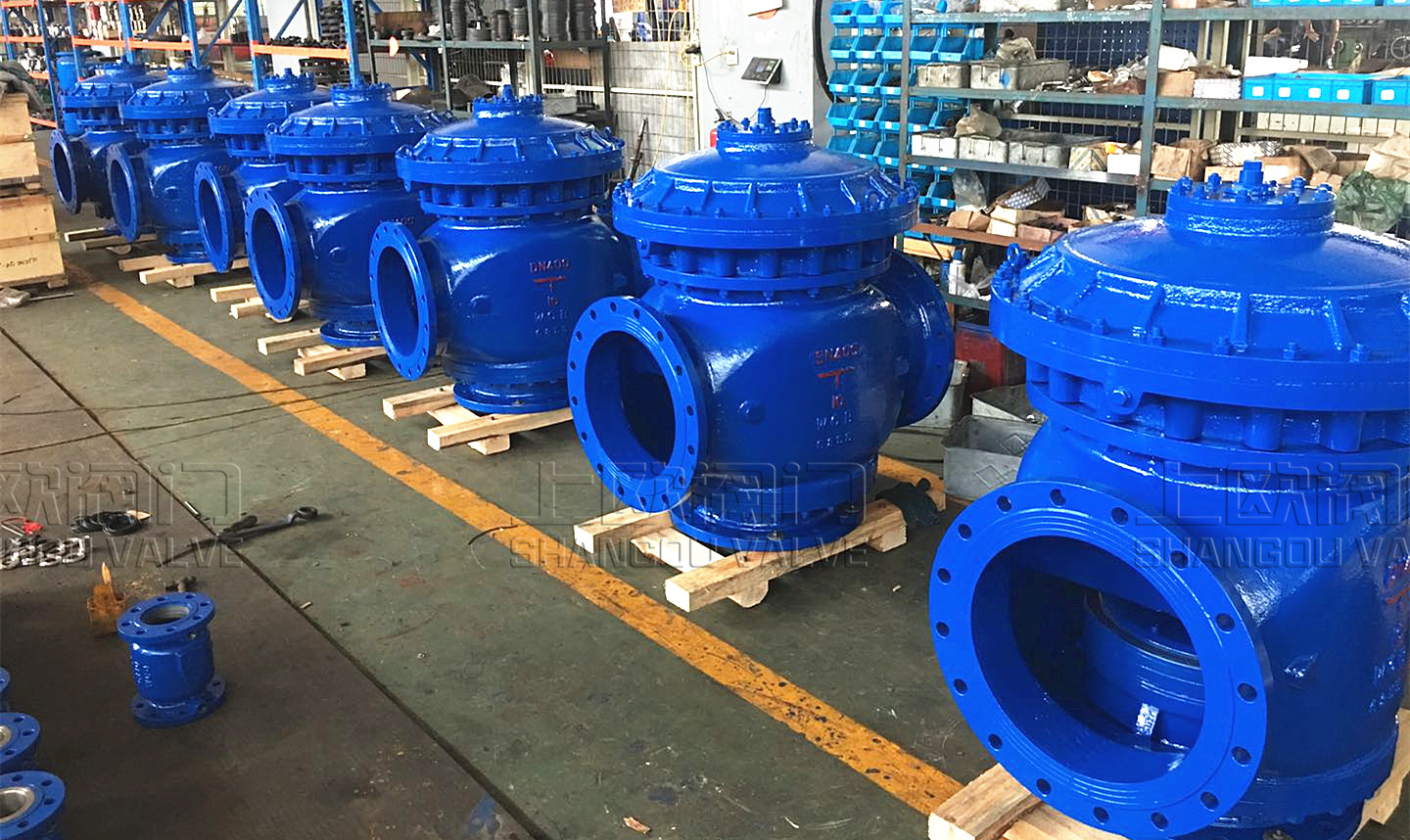

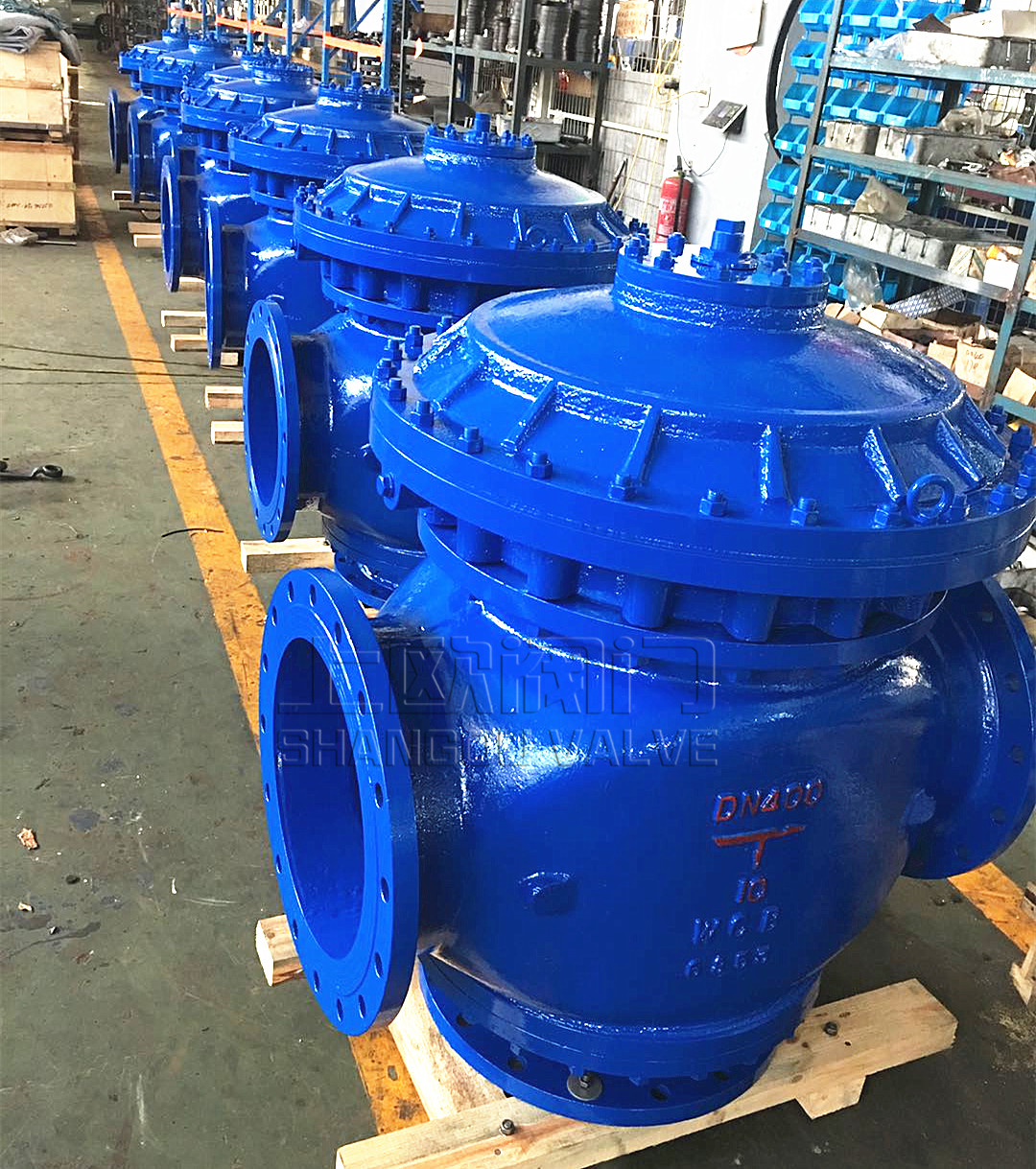

實物展示
