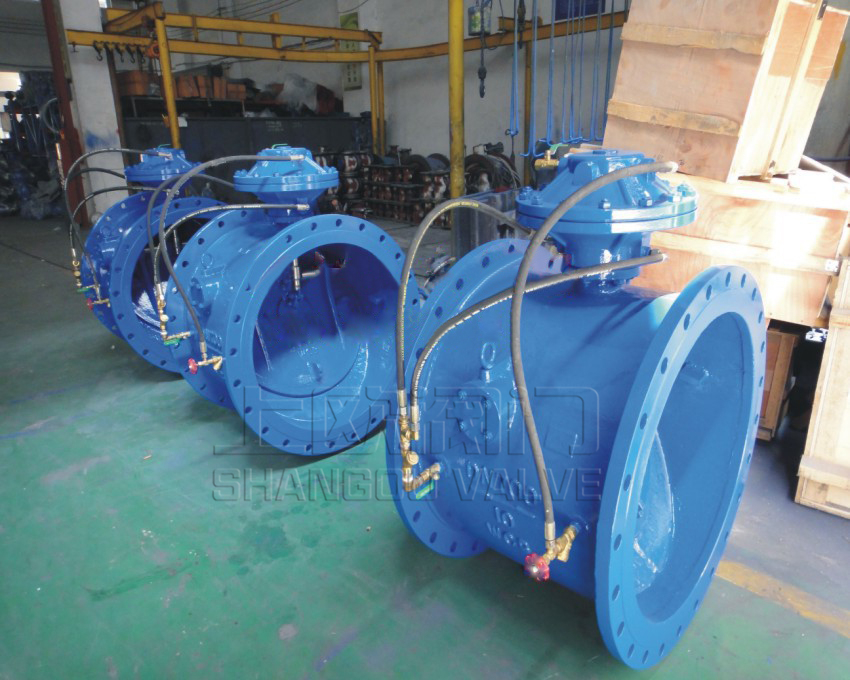

BFDG7H41活塞式管力閥
活塞式管力閥是最新水泵出口控制閥，是繼老式手動控制閥、液控蝶閥、水力控制閥后的第三代新型蝶式多功能水泵控制閥，是當前國內外結構最新穎、性能最先進、運行最可靠的泵站新型控制設備。該閥適用于自動化給排水泵站的離心泵、真空泵、混流泵和軸流泵出水管道，設計有膜片式與活塞式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質。產品類型上，開發有普通型、回水低壓型、污水型等五種規格，以滿足不同工況需求。
目錄

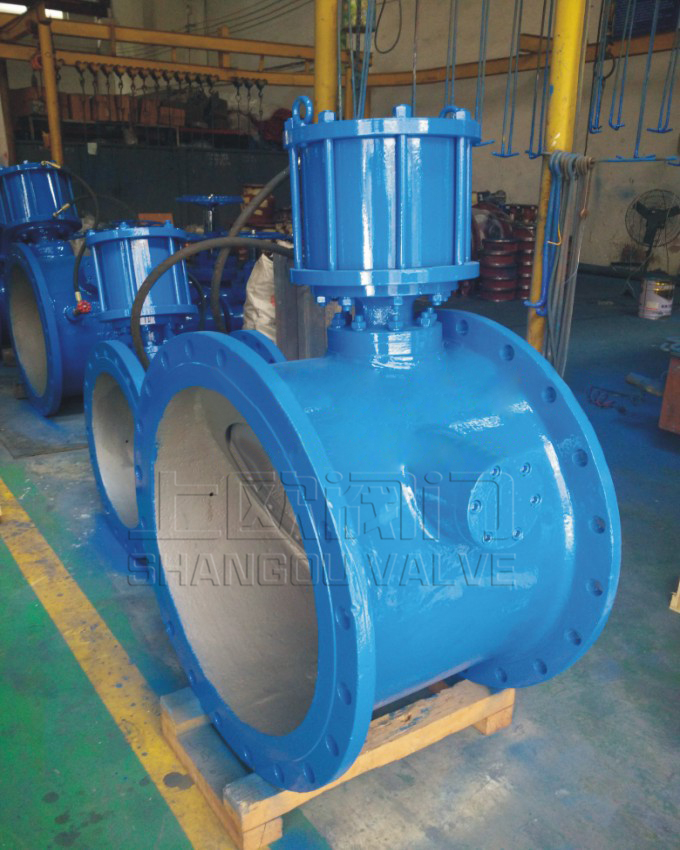

【活塞式管力閥】產品概述
活塞式管力閥是最新水泵出口控制閥，是繼老式手動控制閥、液控蝶閥、水力控制閥后的第三代新型蝶式多功能水泵控制閥，是當前國內外結構最新穎、性能最先進、運行最可靠的泵站新型控制設備。該閥適用于自動化給排水泵站的離心泵、真空泵、混流泵和軸流泵出水管道，設計有膜片式與活塞式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質。產品類型上，開發有普通型、回水低壓型、污水型等五種規格，以滿足不同工況需求。
【活塞式管力閥】產品特點
活塞式管力閥管力閥采用先進的流體設計，結構緊湊、體積小、重量輕、能耗低、運行穩，密封效果好，并且兼具電動閘閥、電動蝶閥以及止回閥的功能，具有敏捷的快關速度和可調的泄壓時間，能有效消除水錘危害，保護水泵及管網系統安全。
【活塞式管力閥】工作原理
活塞式管力閥主要由閥體、大閥瓣、小閥瓣、閥桿、調節桿、主控缸、旁通閥、彈簧、緩閉活塞等組成。閥門的啟閉由輸送介質驅動，與水泵自動聯鎖，無需人員外力操作。當水泵啟動后，水壓通過進口旁通管進入控制下腔，大閥瓣在進口介質作用下，連同小閥瓣一同緩慢開啟，開閥速度可根據工況要求調節。當水泵關閉時，閥門進品介質失壓，大閥瓣在自力作用下自動關閉，截止了70-80%的水流介質，同時，一部份回流水通過旁通閥進入控制缸上腔，推動控制桿下行，關閉小閥瓣至完全切斷介質。關閉時間可通過旁通閥調節來實現，使水錘峰值控制在規定范圍內。
【活塞式管力閥】適用范圍
活塞式管力閥結構緊湊，體積小，重量輕，特別適用于大口徑管網系統，可廣泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等行業供水系統加壓輸出水泵的出口處。
【活塞式管力閥】技術參數
【活塞式管力閥】連接尺寸

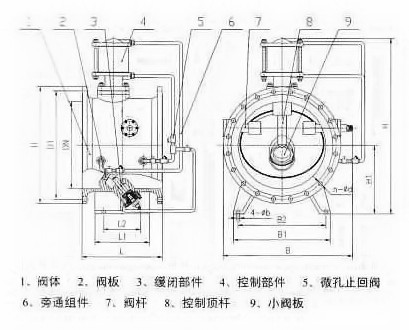

| 公稱通徑 | 長度 | 外形尺寸(參考值） | 連接尺寸(標準值） | 參考重量Kg | |||||||||||||
| 0.6MPa | 1.OMPa | ||||||||||||||||
| 毫米 | L | L1 | L2 | H | H1 | B | B1 | B2 | n-b | D1 | D2 | n-d | D1 | D2 | n-d | ||
| 200 | 190 | / | / | 520 | / | 355 | / | / | / | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 57 | |
| 250 | 250 | / | / | 580 | / | 420 | / | / | / | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 80 | |
| 300 | 270 | / | / | 710 | / | 490 | / | / | / | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 109 | |
| 350 | 290 | / | / | 770 | / | 560 | / | / | / | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 140 | |
| 400 | 406 | / | / | 830 | / | 625 | / | / | / | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 220 | |
| 450 | 432 | / | / | 870 | / | 685 | / | / | / | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 278 | |
| 500 | 457 | / | / | 930 | / | 720 | / | / | / | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 310 | |
| 600 | 508 | / | / | 1090 | / | 910 | / | / | / | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 451 | |
| 700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | 4-30 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 620 | |
| 800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | 4-30 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 850 | |
| 900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | 4-30 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1060 | |
| 1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | 4-36 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 | |
| 1200 | 850 | 500 | 410 | 1960 | 800 | 1580 | 1240 | 1070 | 4-36 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1925 | |
| 1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | 4-36 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | 2400 | |
| 1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | 4-36 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 | 3200 | |
| 1800 | 1200 | 860 | 700 | 2820 | 1150 | 2400 | 1620 | 1400 | 4-36 | 2045 | 1970 | 44-39 | 2115 | 2020 | 44-48 | 4052 | |
| 2000 | 1300 | 980 | 820 | 3150 | 1250 | 2750 | 1800 | 1550 | 4-48 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 | 5126 | |
| 2200 | 1450 | 1100 | 900 | 3500 | 1360 | 3000 | 1980 | 1700 | 4-48 | 2475 | 2390 | 52-42 | 2560 | 2440 | 52-62 | 7860 | |
| 2400 | 1550 | 1250 | 1100 | 3800 | 1480 | 3200 | 2320 | 2020 | 4-48 | 2685 | 2600 | 56-42 | 2760 | 2650 | 56-56 | 8928 | |
| 2600 | 1700 | 1400 | 1200 | 4180 | 1600 | 3500 | 2380 | 2050 | 4-48 | 2905 | 2810 | 60-48 | 2960 | 2850 | 60-48 | 10120 | |
| 2800 | 1850 | 1550 | 1350 | 4550 | 1700 | 3800 | 2520 | 2240 | 4-48 | 3115 | 3020 | 64-48 | 3180 | 3070 | 64-48 | 13100 | |
| 3000 | 2000 | 1680 | 1460 | 4900 | 1850 | 4100 | 2990 | 2660 | 4-48 | 3315 | 3220 | 68-48 | 3400 | 3290 | 68-48 | 21010 | |
