HQ44X無磨損微阻球形止回閥
HQ44X無磨損球形止回閥由閥體、球體和擋板等組成，采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門，消聲式關閉，不產生水錘，密封性能好，水頭損失少，可水平或垂直安裝。
產品概述
HQ44微阻球形止回閥采用橡膠包皮球為閥瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。HQ44微阻球形止回閥可月于冷水、熱水、工業(yè)及生活污水等管網的水泵出口防止介質倒流。
用途及特點
HQ44X單球微阻球形止回閥、HQ45X雙球微阻球形止回閥都是采用橡膠包皮球為閥瓣，他們的原理是在介質的作用下，可在閥體內的滑道上前后滾動，從而起到打開或關閉閥門。HQ44X單球微阻球形止回閥、HQ45X雙球微阻球形止回閥主要特點是流量大，流阻壓力損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可。微阻球形止回閥可用于冷水、熱水、工業(yè)及生活污水等管網的水泵出口，防止介質倒流。為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥

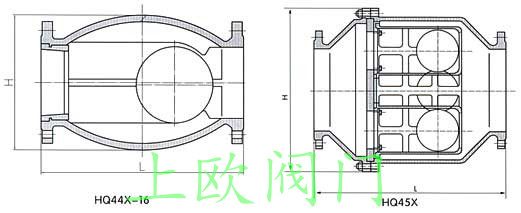

結構示意圖
主要技術參數
| 型號 | 公稱壓力 （MPa） | 殼體試驗 壓力（MPa） | 密封試驗 壓力（MPd) | 閥體材料 | 球體材料 |
|---|---|---|---|---|---|
| HQ44 45X10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
| HQ44 45X16 | 1.6 | 2.4 | 1.76 |
主要外形尺寸
HQ44X無磨損球形止回閥主要外形尺寸（mm) | ||||||||||||
公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L（mm） | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
H（mm） | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
安裝注意事項
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
