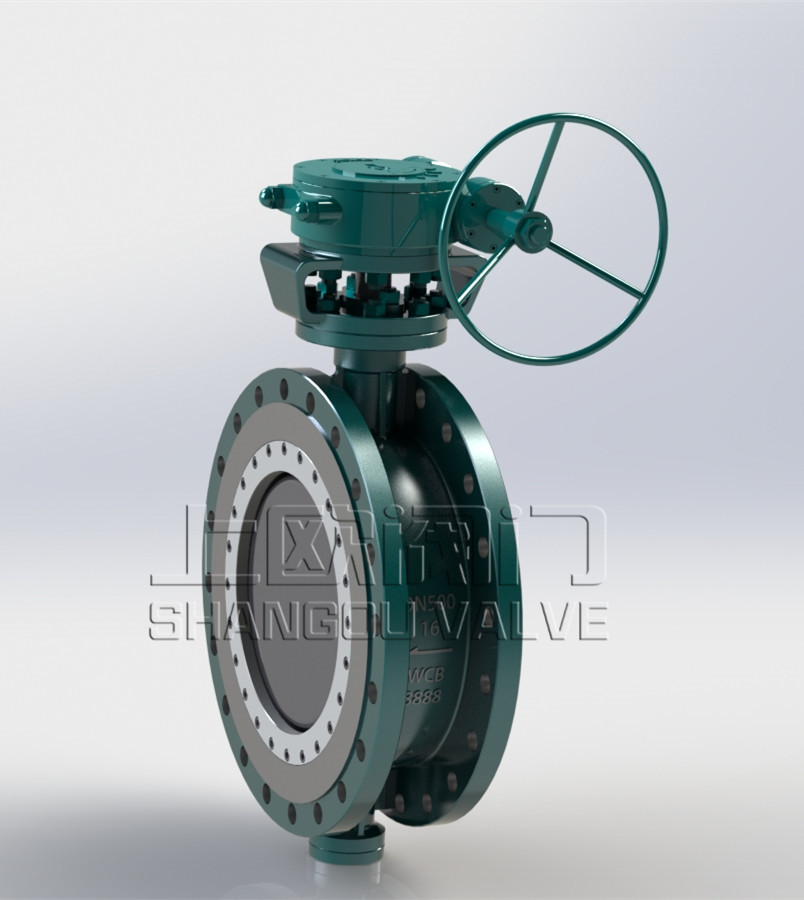

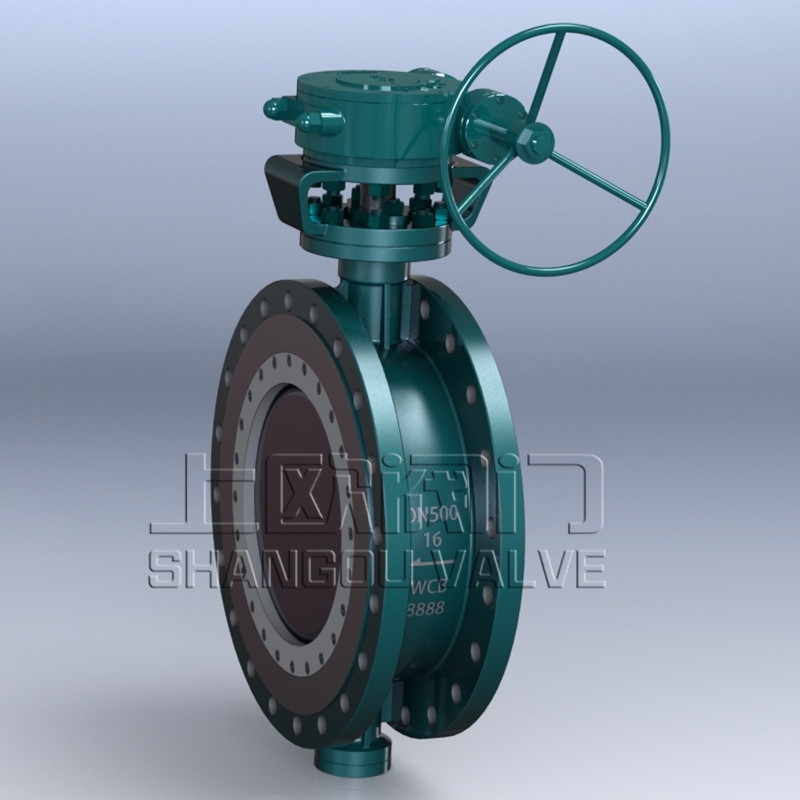

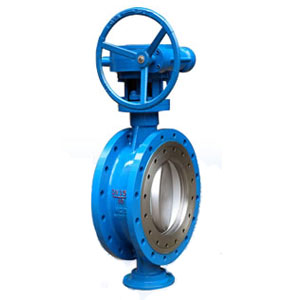

GWXDF雙向流硬碰硬旋球閥
GWXDF雙向流硬碰硬旋球閥廣泛應用于水泵出口端、管網系統、回收水系統、高位水槽、易水淹的污水系統、防倒流系統等需雙向密封的場合，可用于冶金、礦山、石化、化工、電力、環保、市政等行業作為管路啟閉和調節使用。在雙向流系統中該閥門一臺相當于兩臺普通單向密封閥門。
產品概述與用途
雙向流硬密封旋球閥是本公司新推出球閥系列的一種產品。該閥不但能在正向壓力下可靠地截斷，在反向壓力或反向壓力遠大于正向壓力時同樣能可靠地密封。該閥密封采用半球閥的結構和原理，外形采用蝶式結構，從而具有：體積小、重量輕的特征；并具有：雙向硬密封、密封摩擦小、經久耐用、啟閉輕便等性能，因此，性價比遠高于半球閥。該閥門的成功開發與運用，是閥門行業的一次重大技術革新。
主要類型和工作原理
1、主要類型：本閥門的主要類型有：蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于有壓力氣源和壓力液源的場合。
2、工作原理：上歐雙向流閥門的主要功能是既能在正向壓力時密封良好，在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時，介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密封良好。當反向壓力作用時，介質壓力推動閥板向后移動，閥桿變形，介質壓力同時推動閥座向后移動，閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，使之密封良好。
主要優點
1、不但能在正向壓力中可靠地關斷，在反向壓力或反向壓力遠大于正向壓力中同樣能可靠地關斷；
2、在密封副的兩個密封面上可根據不同的硬度需要運用太空等離子噴涂、以太激光濺射、真空保護滲復堆焊等先進工藝形成馬氏體不銹鋼、奧氏體不銹鋼、硬質合金、金屬陶瓷、人造金剛石等梯度功能材料；
3、能自動對正中心（自適應），并能自動越程補償磨損；
4、關閉時充分利用閥內介質的能量，自動加以極高密封比壓，使高硬密封副達到可靠的零泄漏； 5、瞬間關閉、瞬間打開密封副間無摩擦。打開時閥芯投影截面不斷內縮并后退、打開初始時后退快于內縮。關閉時閥芯投影截面不斷膨脹并前進，關閉初始時膨脹速率大于前進速率，關閉末期時前進速率大于膨脹速率。具有偏心半球閥、截止閥、楔形閘閥的特點；
6、其主體結構類似蝶閥，具有蝶閥的結構短、體積小的特點，因而可制造大口徑、特大口徑、超大口徑的閥門.
主要連接尺寸
| 通徑DN | A | B | C | D | E | H | L | N__Фd | ||||||
| 手動 | 氣動 | 電動 | 手動 | 氣動 | 電動 | 對夾式 | 法蘭式 | 對夾式 | 法蘭式 | |||||
| 50 | 88 | 110 | 140 | 112 | 200 | 245 | 255 | 350 | 625 | 530 | 43 | 108 | 4-14 | 4-14 |
| 65 | 108 | 130 | 160 | 115 | 200 | 245 | 255 | 370 | 625 | 530 | 46 | 112 | 4-14 | 4-14 |
| 80 | 124 | 150 | 190 | 120 | 200 | 245 | 255 | 380 | 645 | 565 | 64 | 114 | 4-18 | 4-18 |
| 100 | 144 | 170 | 210 | 138 | 200 | 355 | 255 | 420 | 675 | 600 | 64 | 127 | 4-18 | 4-18 |
| 125 | 174 | 200 | 240 | 164 | 200 | 355 | 255 | 460 | 715 | 640 | 70 | 140 | 4-18 | 8-18 |
| 150 | 199 | 225 | 265 | 175 | 280 | 355 | 315 | 55 | 800 | 705 | 76 | 140 | 4-18 | 8-18 |
| 200 | 254 | 280 | 320 | 200 | 425 | 250 | 315 | 760 | 850 | 775 | 89 | 152 | 4-18 | 8-18 |
| 250 | 309 | 335 | 375 | 230 | 425 | 250 | 315 | 830 | 925 | 945 | 114 | 165 | 4-18 | 12-18 |
| 300 | 363 | 395 | 440 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 | 114 | 178 | 4-22 | 12-22 |
| 350 | 413 | 445 | 490 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 | 127 | 190 | 4-22 | 12-22 |
| 400 | 463 | 495 | 540 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 | 140 | 216 | 4-22 | 16-22 |
| 450 | 518 | 550 | 595 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 | 152 | 222 | 4-22 | 16-22 |
| 500 | 568 | 600 | 645 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 | 152 | 229 | 4-22 | 20-22 |
| 600 | 667 | 705 | 755 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 | 178 | 267 | 4-M24 | 20-26 |
| 700 | 772 | 810 | 860 | 480 | 550 | 850 | 810 | 1520 | 1585 | 1844 | 229 | 292 | 4-M24 | 24-26 |
| 800 | 878 | 920 | 975 | 530 | 550 | 1250 | 810 | 1710 | 1700 | 2040 | 241 | 318 | 4-M27 | 24-30 |
| 900 | 978 | 1020 | 1075 | 580 | 550 | 1250 | 863 | 1810 | 1965 | 2255 | 241 | 330 | 4-M27 | 24-30 |
| 1000 | 1078 | 1120 | 1175 | 650 | 750 | 1250 | 863 | 1960 | 2015 | 2380 | 300 | |||
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
| ||||||||||||||||||||||||
