200M水控多噴孔減壓閥
200M水控多噴孔式減壓閥具有結構緊湊，內部多級減壓，抗氣蝕能力強，壽命長，噪音低，振動小等優點，廣泛應用于建筑系統、高檔酒店，寫字樓等環境要求較為嚴格的場合，也可用于水電站冷卻供水等高壓差的場合。
目錄
概述
200M水控多噴孔式減壓閥具有結構緊湊，內部多級減壓，抗氣蝕能力強，壽命長，噪音低，振動小等優點，廣泛應用于建筑系統、高檔酒店，寫字樓等環境要求較為嚴格的場合，也可用于水電站冷卻供水等高壓差的場合。
主要技術特點
1、超強的抗氣蝕能力：閥門利用對撞消能，特殊的鼠籠結構保證閥門即使在超強的氣蝕工礦下仍然安全運行，無最低氣蝕指數限制。
2、噪音低：內部設有特殊的降噪結構，即使閥門在最大的消能工礦下，也仍然能保持較低的噪音水平。
3、使用壽命長：閥門配件均采用高性能材料，膜片采用高強度化尼龍橡膠，以及閥門的超強抗氣蝕能力，使閥門具有超長的使用壽命。
4、出口壓力穩定：具有良好的抗振能力，不隨進口壓力和流量變化而變化。
主要規格
閥門通徑：DN50-DN300
壓力等級：PN10-PN25
進口壓力設定范圍：10%*P1-8kgf/c
設計與應用標準
1、設計與制造標準：JB/T 10674-2066、GB/T 12244-2006
2、法蘭連接標準：JB/T 78-1994、JB/T 79-1994
3、結構長度標準：GB/T 12221-2005、廠標
4、檢驗與實驗標準：JB/T 10674-2006、GB/T 12245-2006
主要技術性能
公稱壓力（MPa） | 實驗壓力 | 工作溫度 | 適用介質 | 出口壓力設定范圍 | |
殼體 | 密封 | ≤80℃ | 清水、污水、源水 | 10%P1～0.8MPa | |
1.0 | 1.5 | 1.1 | |||
1.6 | 2.4 | 1.75 | |||
2.5 | 3.75 | 2.75 | |||

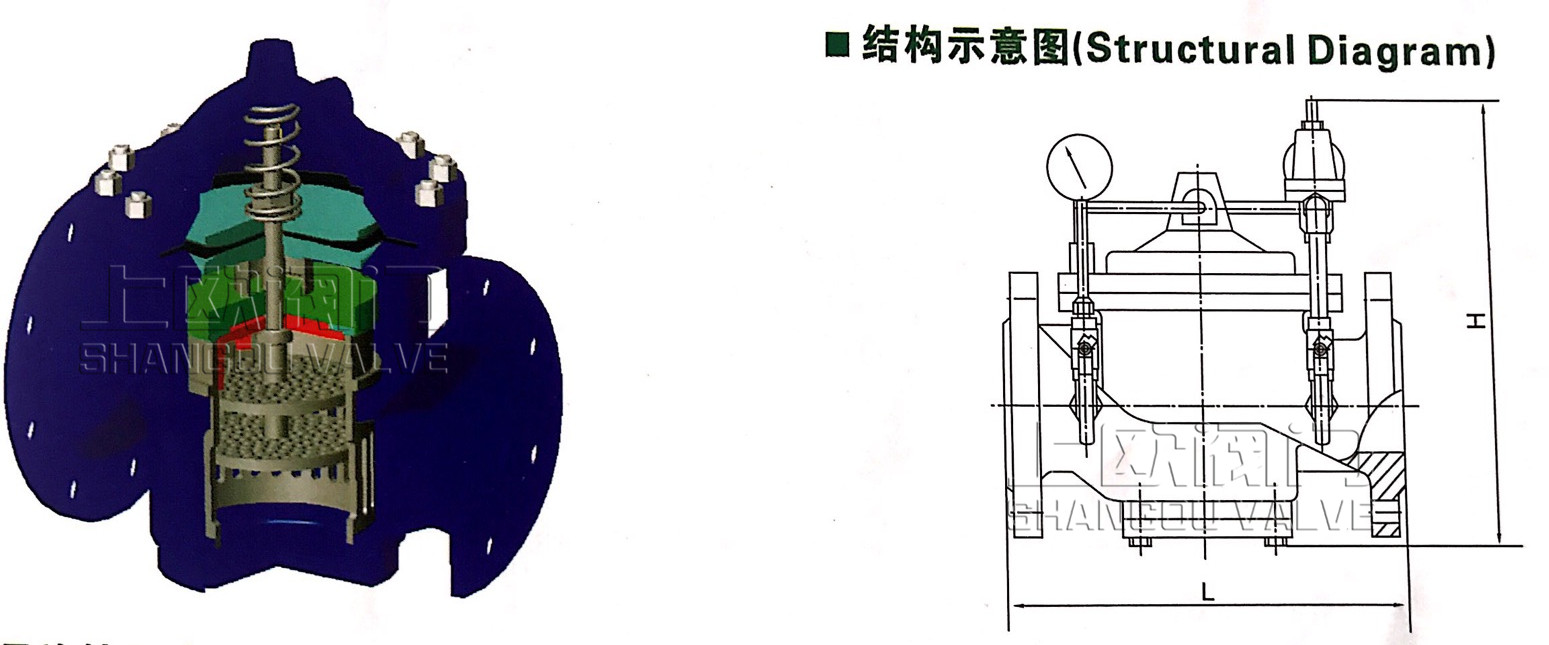

結構示意圖
主要外形及連接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 203 | 216 | 241 | 292 | 330 | 394 | 457 | 533 | 610 |
H | 380 | 400 | 410 | 480 | 510 | 520 | 580 | 640 | 700 |
