雙向硬密封旋球閥
管網系統的大部分閥門，主要用來對介質進行截?cái)嗯c調節，這部分閥門在整個系統中所占比重大、用量多，要求閥門經久耐用性價比高，并應能在介質正向流時進行調節與截?cái)�，在壓差變換或檢修時又能防止介質倒流，即擁有雙向切斷功能
目錄
雙向硬密封旋球閥前言
世界上zui精巧、性價比zui高的球閥管網系統的大部分閥門，主要用來對介質進行截?cái)嗯c調節，這部分閥門在整個系統中所占比重大、用量多，要求閥門經久耐用性價比高，并應能在介質正向流時進行調節與截?cái)啵趬翰钭儞Q或檢修時又能防止介質倒流，即擁有雙向切斷功能。目前，這部分閥門在管網系統上，主要應用的有截止閥、閘閥、蝶閥以及球閥。截止閥和閘閥，擁有良好的雙向切斷功能，密封性能與使用壽命都不錯，均為閥門始祖一，但截止閥受截門型結構的先天限制，外形大操作力矩大，無法生產大口徑，目前市場上最大也只到DN400 ;閘閥則無調節功能，用以調節流量存在閘板脫落的重大危險，而大口徑閘閥同樣以其龐大的外形和高度，在制造和運輸中困難重重。蝶閥與閘閥相比有啟閉時間短，操作力矩小，安裝空間小和重量輕等特性，部分工況采用蝶閥代替閘閥。但一直來，蝶閥的密封性能并未完全達到市場要求，除中線襯膠蝶閥能在一定壓力范圍內可雙向密封外，其他結構基本為單向流。中線結構受橡膠限制不能普及。經過改進，市場上出現有不銹鋼彈性片結構的雙向蝶閥，但其價格高壽命有限，也未能普及。球閥以流阻小、壽命長等諸多優勢，得到市場認可，但其價格高昂，目前主要應用于石油、天然氣、煤氣等介質較為重要的管線，在一般管網，特別是水系統應用極少。
閥門應用量最為龐大的一般管網系統，到底有沒有性能優越、價格適中、能調節、能雙向密封、又不受口徑、空間尺寸限制的閥門呢？
答案是肯定的！上歐閥門集多年設計經驗開發出的雙向硬密封旋球閥完全滿足以上要求。該閥結合球閥的優越密封性能與蝶閥的優勢結構性能研發而成，使其即擁有球閥雙向密封、可調節、壽命長的性能優勢，又具備蝶閥體積小、重量輕的結構優勢，其實質為蝶式結構偏心半球閥！由本公司博士后協作研發中心主導，在湖南大學博士后站支持下，對該閥門采用現代設計方法和技術，進行了靜力學仿真分析、動力學仿真分析、多學科設計優化和性能分析等，突出解決現有閥門能耗、耗材及壓力損失與密封性能問題，開發出新一代具有能耗低、耗材量小、壓力損失小、密封性能優且具有雙向密封功能的雙向硬密封旋球閥，并形成系統的設計理論，整理出版了《新型雙向硬密封大口徑旋球閥現代設計方法與技術》一書，由中國水利水電出版社出版發行（全國各大書店有售）。該閥與傳統具有雙向密 封功能的截止閥和閘閥相比，突破了口徑與空間尺寸的限制，在水系統管網與球閥相比更是擁有絕對的性價比優勢�？蓮V泛應用于冶金、礦山、石化、化工、電力、環保、市政等行業和部門的管網系統，作為啟閉、調節使用。

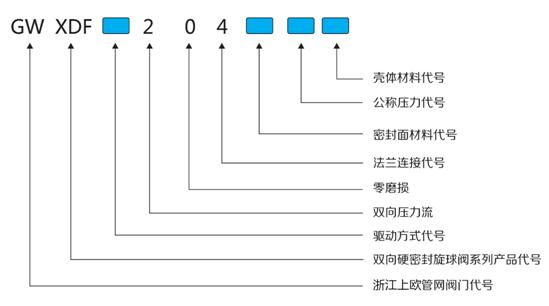

型號編制方法
驅動方式:
| 代號 | 3 | 6 | 7 | 9 |
| 驅動方式 | 蝸輪蝸桿 | 氣動 | 液動 | 電動 |
密封面材料:
| 代號 | H | R | Y |
| 密封面材料 | 馬氏體不誘鋼 | 奧氏體不銹鋼 | 硬質合金 |
公稱壓力:
| 代號 | 6 | 10 | 16 | 25 | 40 | 63 |
| 公稱壓力（Mpa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
殼體材料:
| 代號 | C | P | R |
| 材料 | WCB | lCrl8Ni9Ti ZGlCrl8Ni9Ti | lCrl8Nil2MoTi、 ZGlCrl8Nil2MoTi |
雙向硬密封旋球閥主要用途
雙向硬密封旋球閥廣泛應用于水泵出口、管網系統特別是市政、消防等網狀、環形管網，這此類雙向流工況，該 閥一臺相當于兩臺普通單向密封閥門，具有很高的性價比。可應用于冶金、石化、電力、化工、環保、市政等行業和部門管網系統介質的啟閉與調節。
主要設計制造標準
引用但不限于以下標準，未注日期的引用文件，其最新版本適用于本產品。
| 標準內容 | 標準號 | 標準名稱 |
| 企業標準 | Q/OPJF006-2012 | GWXDF型雙向流硬碰硬密封旋球閥 |
| 設制造標準 | CJ/T283-2008 | 城建部 偏心半球閥 |
| GB/T12237 | 通用閥門 法蘭和對焊連接鋼制球閥 | |
| GB/T12238 | 通用閥門 法蘭和對夾連接蝶閥 | |
| 結構長度標準 | GB/T12221 | 金屬閥門 結構長度 |
| 法蘭標準 | GB/T9113.1-4 | 整體鋼制管法蘭/客戶指定標準 |
| GB/T17241.6 | 整體鑄鐵管法蘭 | |
| 檢驗與試驗標準 | GB/T13927 | 通用閥門 壓力試驗 |
| JB/T9092 | 閥門的試驗檢驗 | |
| 使用材料標準 | GB/T12227 | 通用閥門 球墨鑄鐵件技術條件 |
| GB/T12229 | 通用閥門 碳素鋼鑄件技術條件 | |
| GB/T12230 | 通用閥門 奧式體鋼鑄件技術條件 |
技朮性能規范
| 公稱通徑 | 公稱壓力(MPa) | 試驗壓力(MPa) | 適用溫度(C) | 適用介質 | ||
| 殼體強度試驗 | 正向密封試驗 | 反向密封試驗 | ||||
| DN50~3000 mm | 0.6 | 0.9 | 0.66 | 0.66 | 未注明為 0-80。(：以 下，可生產 0-200℃ 以下 | 清水'污水'油品等 |
| 1.0 | 1.5 | 1.1 | 1.1 | |||
| 1.6 | 2.4 | 1.76 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | 4.4 | |||
| 6.3 | 9.45 | 6.93 | 6.93 | |||
主要零件村料
| 零部件名稱 | 材料 | |
| 名稱 | 牌號 | |
| 閥體 | 鑄鋼 | WCB |
| 奧氏體不銹鋼 | 304、 316 | |
| 閥板 | 鑄鋼 | WCB |
| 奧氏體不銹鋼 | 304、 316 | |
| 閥桿 | 馬氏體不銹鋼 | 1013、2Crl3 |
| 閥座 | 奧氏體不銹鋼 | 304、 316 |
| 鎳鉻球鐵滲氮 | QT400Ni2Cr | |
| 軸承 | 鋁青銅、錫青銅 | ZCuAl1OFe3, ZCuSn5-5-5 |
| 密封件 | 橡膠 | NBR、EPDM |
主要類型及工作原理

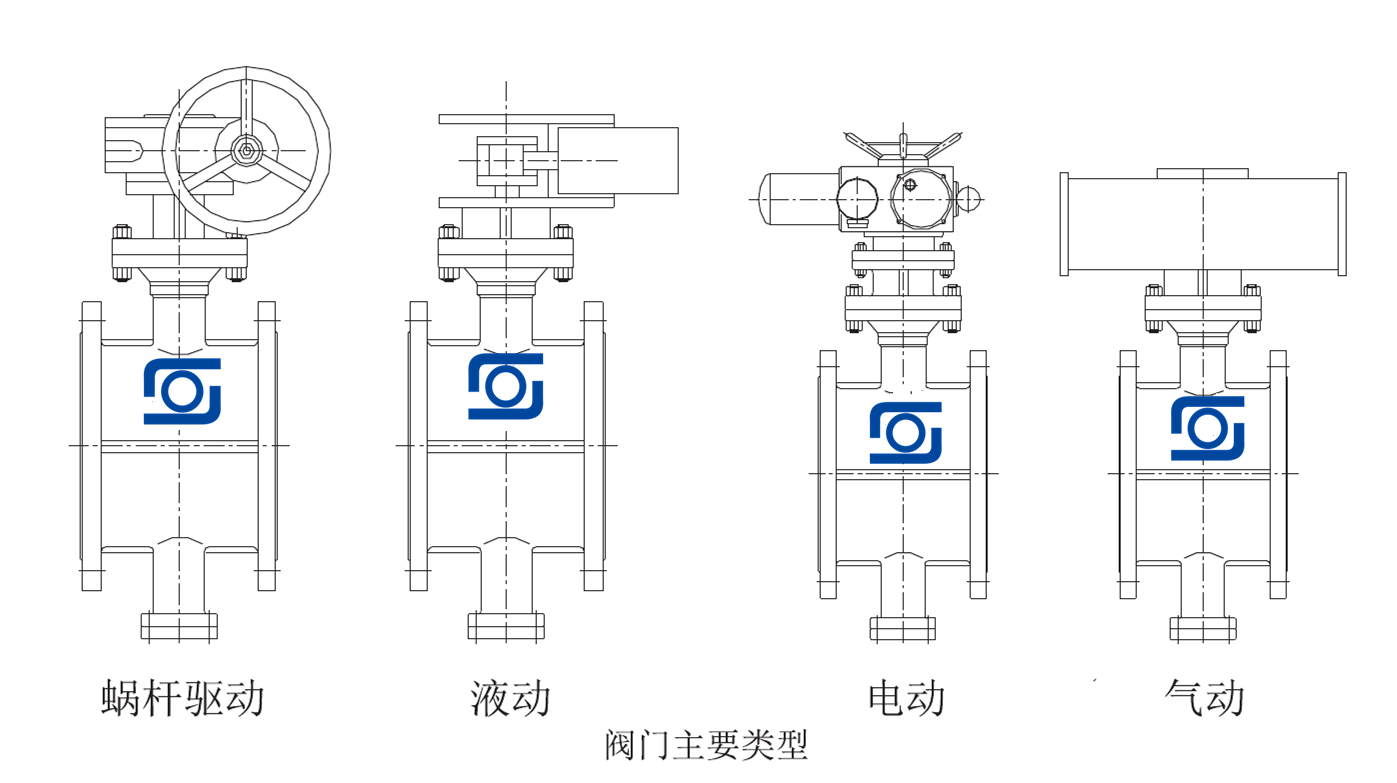

1、主要類型：本閥門的主要類型有蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于有壓力氣源和壓力液源的場合。
| 驅動方式 | 蝸桿驅動 | 液動 | 電動 | 氣動 |
| 法蘭式型號 | GWXDF3204 | GWXDF7204 | GWXDF9204 | GWXDF6204 |

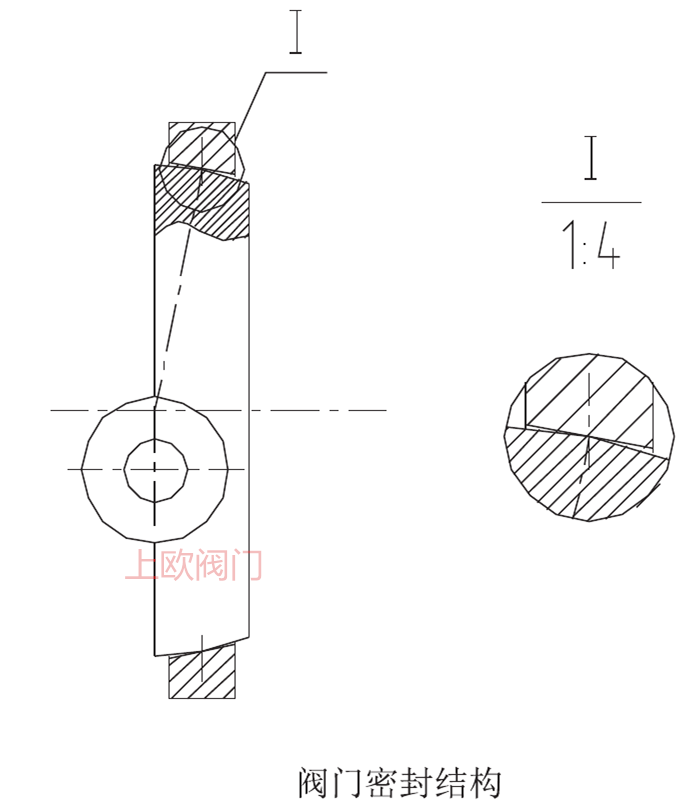

工作原理：閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是閥芯三次曲面的切面（見圖），因而其結合十分完美。有自適應（中心自動定位重合）和補償磨損功能。

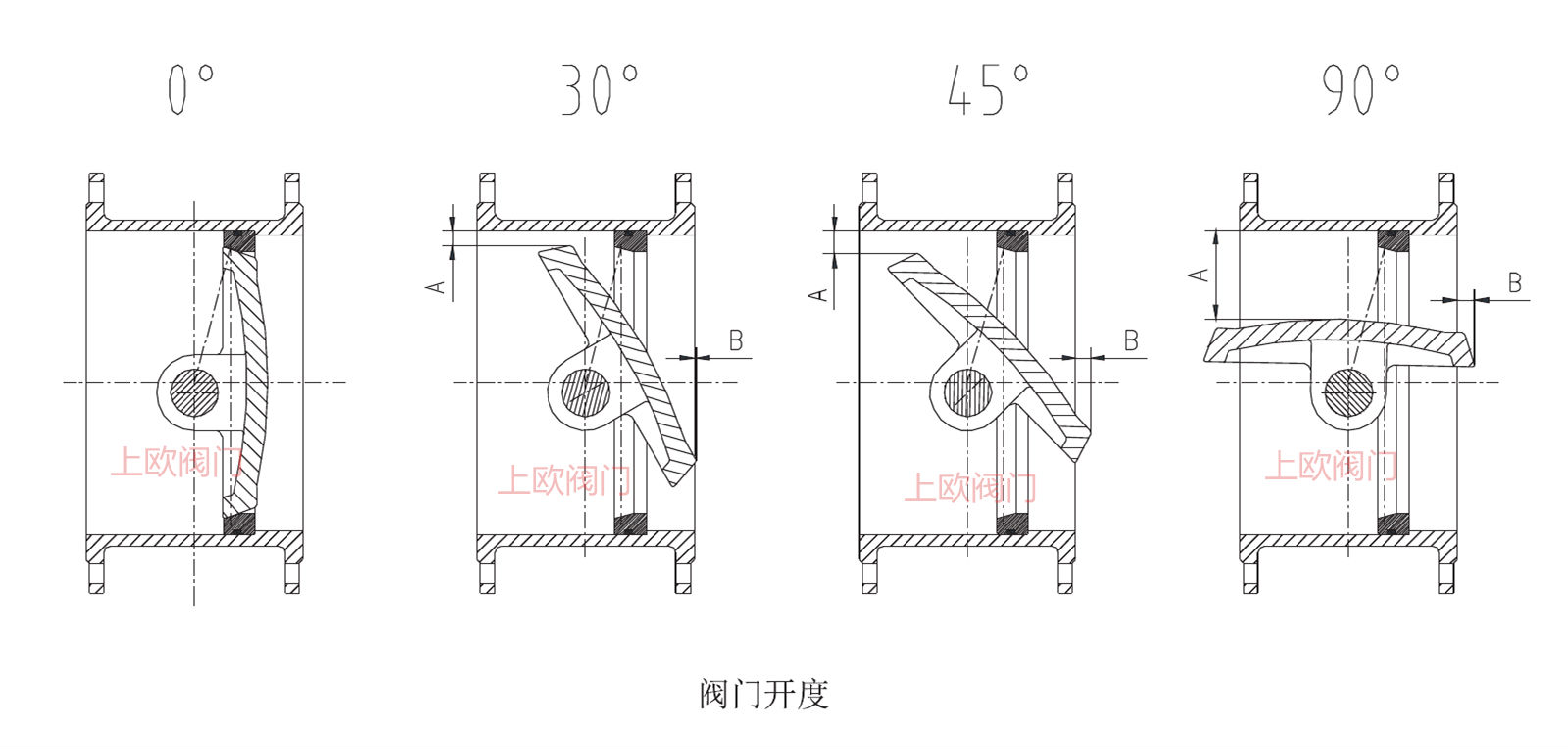

因?yàn)檗D(zhuǎn)動中心偏離閥芯幾何中心，就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷向前進、向外脹的實際效果，其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。打開各不同角度變化圖：

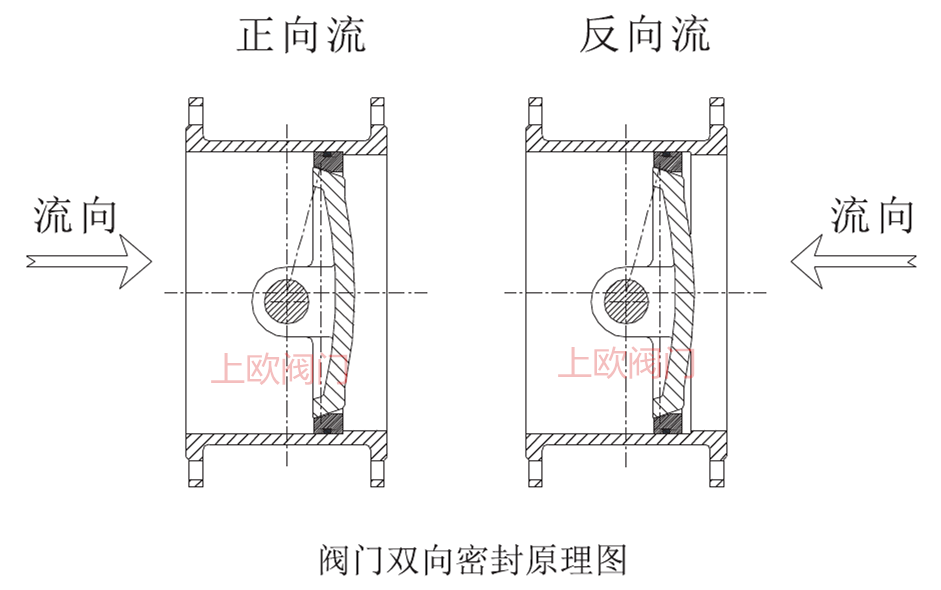

雙向流閥門的最主要功能是既能在正向壓力時密封良好，又能在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時，介質壓力推動閥板向前移動，閥桿彈性變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密封良好。當反向壓力作用時，介質壓力推動閥板向后移動，閥桿彈性變形，介質壓力同時推動閥座向后移動，使閥座密封面緊貼閥板密封面并保持密封比壓，使之密封良好。
雙向硬密封旋球閥電裝與功率說明
| 閥門口徑mm) | 電裝型號 | 輸出轉速(r/min) | 電機功率（KW) | 電機電流（A) |
| 150 | DZW15 | 24 | 0.37 | 1.6 |
| 200 | DZW20 | 18 | 0.37 | 1.6 |
| 250 | DZW20 | 18 | 0.37 | 1.6 |
| 300 | DZW30 | 18 | 0.55 | 2.4 |
| 350 | DZW30 | 18 | 0.55 | 2.4 |
| 400 | DZW45 | 24 | 1.1 | 3.4 |
| 450 | DZW45 | 24 | 1.1 | 3.4 |
| 500 | DZW60 | 24 | 1.5 | 4.5 |
| 600 | DZW60 | 24 | 1.5 | 4.5 |
| 700 | DZW90 | 24 | 2.2 | 6.5 |
| 800 | DZW120 | 24 | 3 | 9 |
| 900 | DZW120 | 24 | 3 | 9 |
| 1000 | DZW120 | 24 | 3 | 9 |
| 1200 | DZW180 | 24 | 4 | 11 |
| 1400 | DZW250 | 24 | 5.5 | 14 |
| 1600 | DZW350 | 18 | 7.5 | 19 |
| 1800 | DZW350 | 18 | 7.5 | 19 |
| 2000 | DZW500 | 18 | 10 | 26 |
以上所列為常州蘭陵閥門控制有限公司電裝參數，如用戶需采用其他公司電裝參數，可以依據以上參數對等替換。電裝采用三相交流電機，380V (特殊訂貨660V或220V)、50HZ (特殊訂貨60HZ)，可按用戶要求選用。
閥門的結構圖與連接安裝尺寸表

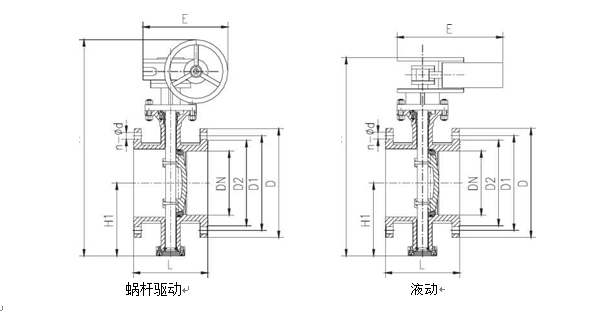

蝸桿驅動與液動閥門：

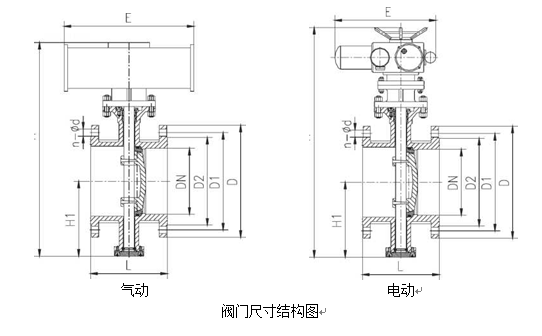

電動與氣動閥門:
0.6-1.0MPa雙向硬密封旋球閥連接與安裝尺寸表
| DN | 0.6MPa | 1.OMPa | L | H | E | H | ||||||||||||
| D | D1 | D2 | N-d | D | D1 | D2 | N-d | 手動 | 氣動 | 電動 | 手動 | 氣動 | 電動 | |||||
| 150 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 140 | 175 | 280 | 355 | 315 | 555 | 800 | 705 | ||
| 200 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 152 | 200 | 425 | 250 | 315 | 760 | 850 | 775 | ||
| 250 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 165 | 230 | 425 | 250 | 315 | 830 | 925 | 945 | ||
| 300 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 178 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 | ||
| 350 | 490 | 445 | 413 | 12-22 | 505 | 460 | 429 | 16-22 | 190 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 | ||
| 400 | 540 | 495 | 463 | 16-22 | 565 | 515 | 480 | 16-26 | 216 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 | ||
| 450 | 595 | 550 | 518 | 16-22 | 615 | 565 | 530 | 20-26 | 222 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 | ||
| 500 | 645 | 600 | 568 | 20-22 | 670 | 620 | 582 | 20-26 | 229 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 | ||
| 600 | 755 | 705 | 667 | 20-26 | 780 | 725 | 682 | 20-30 | 267 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 | ||
| 700 | 860 | 810 | 772 | 24-26 | 895 | 840 | 794 | 24-30 | 292 | 480 | 550 | 850 | 810 | 1520 | 1585 | 1844 | ||
| 800 | 975 | 920 | 878 | 24-30 | 1015 | 950 | 901 | 24-33 | 318 | 530 | 550 | 1250 | 810 | 1710 | 1700 | 2040 | ||
| 900 | 1075 | 1020 | 978 | 24-30 | 1115 | 1050 | 1001 | 28-33 | 330 | 580 | 550 | 1250 | 863 | 1810 | 1965 | 2255 | ||
| 1000 | 1175 | 1120 | 1078 | 28-30 | 1230 | 1160 | 1112 | 28-36 | 410 | 650 | 750 | 1250 | 863 | 1960 | 2015 | 2380 | ||
| 1200 | 1405 | 1340 | 1295 | 32-33 | 1455 | 1380 | 1328 | 32-39 | 470 | 760 | 925 | 1250 | 863 | 2250 | 2250 | 2640 | ||
| 1400 | 1630 | 1560 | 1510 | 36-36 | 1675 | 1590 | 1530 | 36-42 | 530 | 850 | 925 | 1250 | 1055 | 2434 | 2550 | 2866 | ||
| 1600 | 1830 | 1760 | 1710 | 40-36 | 1915 | 1820 | 1750 | 40-48 | 600 | 1030 | 925 | 1250 | 1055 | 2780 | 2750 | 3156 | ||
| 1800 | 2045 | 1970 | 1918 | 44-39 | 2115 | 2020 | 1950 | 44-48 | 670 | 1230 | 980 | 1250 | 1183 | 3020 | 2950 | 3421 | ||
| 2000 | 2265 | 2180 | 2125 | 48-42 | 2325 | 2230 | 2150 | 48-48 | 760 | 1350 | 980 | 1500 | 1286 | 3270 | 3350 | 3685 | ||
| 2200 | 2485 | 2400 | 2340 | 52-42 | 2560 | 2440 | 2400 | 52-56 | 800 | 1300 | ||||||||
| 2400 | 2685 | 2600 | 2540 | 56-42 | 2760 | 2650 | 2610 | 56-56 | 850 | 1400 | ||||||||
| 2600 | 2905 | 2810 | 2740 | 60-48 | 2960 | 2850 | 2810 | 60-56 | 900 | 1500 | ||||||||
| 2800 | 3115 | 3020 | 2960 | 64-48 | 3180 | 3070 | 3030 | 64-56 | 950 | 1610 | ||||||||
| 3000 | 3315 | 3220 | 3160 | 68-48 | 3400 | 3290 | 3250 | 68-68 | 1000 | 1720 | ||||||||
1.6-2.5MPa雙向硬密封旋球閥連接與安裝尺寸表
| DN | 1.6MPa | 2.5MPa | L | H | E | H | ||||||||||
| D | D1 | D2 | N-d | D | D1 | D2 | N-d | 手動 | 氣動 | 電動 | 手動 | 氣動 | 電動 | |||
| 150 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 | 140 | 175 | 280 | 355 | 315 | 555 | 800 | 705 |
| 200 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 | 152 | 200 | 425 | 250 | 315 | 760 | 850 | 775 |
| 250 | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 | 165 | 230 | 425 | 250 | 315 | 830 | 925 | 945 |
| 300 | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 | 178 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 |
| 350 | 520 | 470 | 429 | 16-26 | 555 | 490 | 448 | 16-33 | 190 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 |
| 400 | 580 | 525 | 480 | 16-30 | 620 | 550 | 503 | 16-36 | 216 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 |
| 450 | 640 | 585 | 548 | 20-30 | 670 | 600 | 548 | 20-36 | 222 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 |
| 500 | 715 | 650 | 609 | 20-33 | 730 | 660 | 609 | 20-36 | 229 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 |
| 600 | 840 | 770 | 720 | 20-36 | 845 | 770 | 720 | 20-39 | 267 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 |
| 700 | 910 | 840 | 794 | 24-36 | 960 | 875 | 820 | 24-42 | 292 | 480 | 550 | 850 | 810 | 1520 | 1585 | 1844 |
| 800 | 1025 | 950 | 901 | 24-39 | 1085 | 990 | 928 | 24-48 | 318 | 530 | 550 | 1250 | 810 | 1710 | 1700 | 2040 |
| 900 | 1125 | 1050 | 1001 | 28-39 | 1185 | 1090 | 1028 | 28-48 | 330 | 580 | 550 | 1250 | 863 | 1810 | 1965 | 2255 |
| 1000 | 1255 | 1170 | 1112 | 28-42 | 1320 | 1210 | 1140 | 28-55 | 410 | 650 | 750 | 1250 | 863 | 1960 | 2015 | 2380 |
| 1200 | 1485 | 1390 | 1328 | 32-48 | 1530 | 1420 | 1350 | 32-55 | 470 | 760 | 925 | 1250 | 863 | 2250 | 2250 | 2640 |
| 1400 | 1685 | 1590 | 1530 | 36-48 | 1755 | 1640 | 1560 | 36-60 | 530 | 850 | 925 | 1250 | 1055 | 2434 | 2550 | 2866 |
| 1600 | 1930 | 1820 | 1750 | 40-55 | 1975 | 1860 | 1780 | 40-60 | 600 | 1030 | 925 | 1250 | 1055 | 2780 | 2750 | 3156 |
| 1800 | 2130 | 2020 | 1950 | 44-55 | 2195 | 2070 | 1985 | 44-68 | 670 | 1230 | 980 | 1250 | 1183 | 3020 | 2950 | 3421 |
| 2000 | 2345 | 2230 | 2150 | 48-60 | 2425 | 2300 | 2210 | 48-68 | 760 | 1350 | 980 | 1500 | 1286 | 3270 | 3350 | 3685 |
4.0-6.3MPa雙向硬密封旋球閥連接與安裝尺寸表
DN | 4.0MPa | 6.3MPa | L | H | E | H | |||||||||||
| D | D1 | D2 | N-d | D | D1 | D2 | N-d | 手動 | 氣動 | 電動 | 手動 | 氣動 | 電動 | ||||
| 150 | 300 | 250 | 211 | 8-26 | 345 | 280 | 211 | 8-33 | 140 | 175 | 280 | 355 | 315 | 555 | 800 | 705 | |
| 200 | 375 | 320 | 284 | 12-30 | 415 | 345 | 284 | 12-36 | 152 | 200 | 425 | 250 | 315 | 760 | 850 | 775 | |
| 250 | 450 | 385 | 345 | 12-33 | 470 | 400 | 345 | 12-36 | 165 | 230 | 425 | 250 | 315 | 830 | 925 | 945 | |
| 300 | 515 | 450 | 409 | 16-33 | 530 | 460 | 409 | 16-36 | 178 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 | |
| 350 | 580 | 510 | 465 | 16-36 | 600 | 525 | 465 | 16-39 | 190 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 | |
| 400 | 660 | 585 | 535 | 16-39 | 670 | 585 | 535 | 16-42 | 216 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 | |
| 450 | 685 | 610 | 560 | 20-39 | 222 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 | |||||
| 500 | 755 | 670 | 615 | 20-42 | 229 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 | |||||
| 600 | 890 | 795 | 735 | 20-48 | 267 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 | |||||
注：其他壓力等級請咨詢公司技術部，不同連接標準，可按用戶要求設計生產。
因產品改進，可能存在實物與宣傳資料數據有所差異，本公司保留對以上數據的解釋權，具體參數訂貨時請垂詢本公司技術部。
檢修維護與安裝調試注意要點
1)前后0.5DN長度內的管道上不能有縮徑、彎管、波紋管等；
2)如果本閥門前后緊接著安裝蝶閥、管力閥、蝶式止回閥或蝶式緩閉止回閥,相鄰兩閥之間相隔直管段為1.0DN的 距離；
3)閥板在裝配、安裝、運輸、維護檢修或拆開時時要注意不能碰密封面，要采取嚴格的保護措施；
4)在裝配、運輸、安裝、保管時閥板要呈關閉狀態；
5)如有必要需拆開時，注意不要損壞軸套，防止圓錐銷丟失和軸套的散失；
6)裝配、安裝、維護檢修完畢要清除干凈閥門內的金屬屑、污物、雜質，堆焊的密封面要抹拭干凈；
7)無論臥式安裝或立式安裝，當無法確定流道方向時，閥門打開時，蝶閥為大面端頭朝向進水方向；
8)長期不使用請用黃油涂復密封面或油紙，蠟紙復蓋密封面。

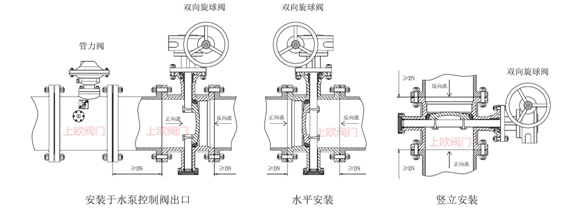

安裝示意圖:
雙向硬密封旋球閥與具有某些功能其它閥門的比較
| 雙向硬密封旋球閥 | 軟密封中線蝶閥 | 多層次蝶閥 | 彈性片雙向流蝶閥 | 偏心半球閥 |
| 1、雙向均能可靠密 封，可雙向滿足國家 試壓標準 | 可以雙向加壓， 靠邊緣橡膠變形密封 | 不能雙向密封，反向達到 0.1-0.3MPa 即 將自動打開、 漏水 | 可以雙向，但長期反向?qū)a(chǎn)生永久變形而失效 | 不能雙向，反向自動打開、漏水 |
| 2、閥座、閥芯密封面均可制成高硬密封面 | 閥座或閥板最少一邊是橡膠軟密封 | 閥座或閥板最少一邊為多層次結構（即多層不銹鋼片與多層石墨的疊加） | —邊是整體成型的不銹鋼彈性薄片， | 兩邊均可堆硬，但球體如太硬則難保證加工精度 |
| 3、具有磨損后密封自動補償功能 | 橡膠一旦磨損破壞即密封失效 | 不能補償，多層次一碰就內縮而泄漏 | 彈性片有磨損就失效 | 可以補償 |
| 4、關閉時可切斷長條形雜質，排開顆粒形雜質 | 高硬雜質會將密封破壞 | 雜質將破壞多層結構中的石墨部分，而使 密封失效 | 彈性片強度低，易被雜質破壞失效 | 關閉時能切斷長條形雜質，排開顆粒形雜質 |
| 5、關閉時閥芯、閥座密封面無磨擦 | 完全靠摩擦進入密封 | 高精度三偏心 無摩擦，否則有摩擦 | 摩擦非常嚴重 | 關閉時閥芯、閥座 密封面無磨擦 |
| 6、結構長度短，重量輕，可制成大口徑閥門 | 結構長度短，重量輕，可制成口徑的閥門 | 結構長度短， 重量輕，可制成大口徑的閥門 | 結構長度短，重量輕，可制成大口徑閥門 | 結構長度長，重量重，不能制成大口徑閥門 |
