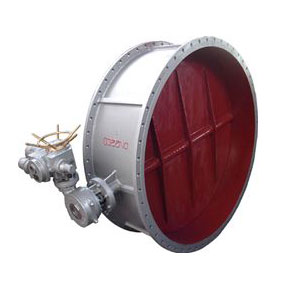

TD941W電動通風大口徑蝶閥
TD941W電動通風大口徑蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。
產品概述
TD941W電動通風大口徑蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
技術參數
| 公稱壓力（Mpa) | 0.05MPa | 介質溫度 | -30℃～-350℃ |
| 強度試驗 | 0.1MPa | 適用介質 | 冷熱風、煙氣 |
| 介質流速 | 25m/s | 泄漏率 | 3% |
零件材料
| 零件名稱 | 閥體 | 閥板 | 閥軸 |
| 材料 | 碳鋼 | 碳鋼 | 碳鋼、不銹鋼 |
外形連接尺寸
| DN | D | D1 | L | L1 | L2 | n-Фd | b |
| 300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
| 350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
| 400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
| 450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
| 500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
| 600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
| 700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
| 800 | 920 | 880 | 200 | 1344 | 490 | 16-18 | 12 |
| 900 | 1040 | 990 | 200 | 1444 | 540 | 16-18 | 14 |
| 1000 | 1140 | 1090 | 220 | 1544 | 590 | 20-18 | 14 |
| 1100 | 1240 | 1190 | 220 | 1644 | 640 | 20-18 | 14 |
| 1200 | 1340 | 1290 | 240 | 1744 | 690 | 20-18 | 14 |
| 1300 | 1440 | 1390 | 240 | 1864 | 760 | 20-18 | 16 |
| 1400 | 1540 | 1490 | 260 | 2020 | 810 | 24-18 | 16 |
| 1500 | 1640 | 1590 | 260 | 2120 | 860 | 24-18 | 16 |
| 1600 | 1740 | 1690 | 280 | 2240 | 980 | 24-18 | 16 |
| 1700 | 1840 | 1790 | 280 | 2340 | 1030 | 28-22 | 16 |
| 1800 | 1940 | 1890 | 300 | 2440 | 1096 | 28-22 | 16 |
| 1900 | 2040 | 1990 | 300 | 2540 | 1146 | 32-22 | 16 |
| 2000 | 2150 | 2090 | 320 | 2640 | 1196 | 32-26 | 16 |
| 2200 | 2360 | 2300 | 340 | 3252 | 1296 | 36-26 | 16 |
| 2400 | 2560 | 2500 | 360 | 3452 | 1396 | 36-26 | 18 |
| 2600 | 2760 | 2700 | 380 | 3652 | 1496 | 40-26 | 18 |
| 2800 | 2960 | 2900 | 400 | 3852 | 1596 | 40-26 | 18 |
| 3000 | 3190 | 3110 | 400 | 3896 | 1698 | 44-30 | 18 |
| 3200 | 3390 | 3310 | 440 | 4110 | 1798 | 44-30 | 20 |
| 3400 | 3590 | 3510 | 440 | 4396 | 1898 | 48-30 | 20 |
| 3600 | 3790 | 3710 | 480 | 4636 | 1998 | 48-30 | 20 |
| 3800 | 4000 | 3910 | 480 | 4886 | 2098 | 52-30 | 22 |
| 4000 | 4210 | 4120 | 520 | 5160 | 2210 | 52-30 | 22 |
安裝注事事項
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
