Q611型氣動高壓球閥
氣動高壓球閥廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
產品概述
Q611型氣動高壓球閥是由氣動執行機構與高壓球閥組成，是一種自動控制和遙控的新型閥門。氣動高壓球閥廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
零件材質
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
結構連接尺寸
| 螺紋 G/NPT | DN | L1 | B | D | H | H1 | H2 | L | H | L10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4 | 6 | 69 | 26 | 58 | 150 | 32 | 13 | 165 | 150 | 32 |
| 3/8 | 10 | 73 | 32 | 58 | 150 | 38 | 16 | 165 | 150 | 35 |
| 1/2 | 15 | 85 | 38 | 58 | 150 | 46 | 19 | 165 | 150 | 37 |
| 3/4 | 20 | 96 | 49 | 70 | 210 | 57 | 24 | 225 | 210 | 47 |
| 1″ | 25 | 110 | 60 | 70 | 210 | 60 | 26 | 225 | 210 | 55 |
| 11/4 | 32 | 110 | 76 | 70 | 210 | 84 | 38 | 225 | 210 | 70 |
| 21/2 | 40 | 120 | 84 | 90 | 260 | 92 | 42 | 255 | 260 | 72 |
| 2″ | 50 | 140 | 100 | 120 | 320 | 111 | 50 | 330 | 320 | 80 |

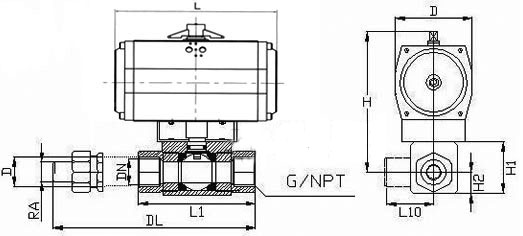

尺寸圖
維護
氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。
氣動管路球閥的安裝：
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。
氣動管路球閥安裝后的檢查：
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
