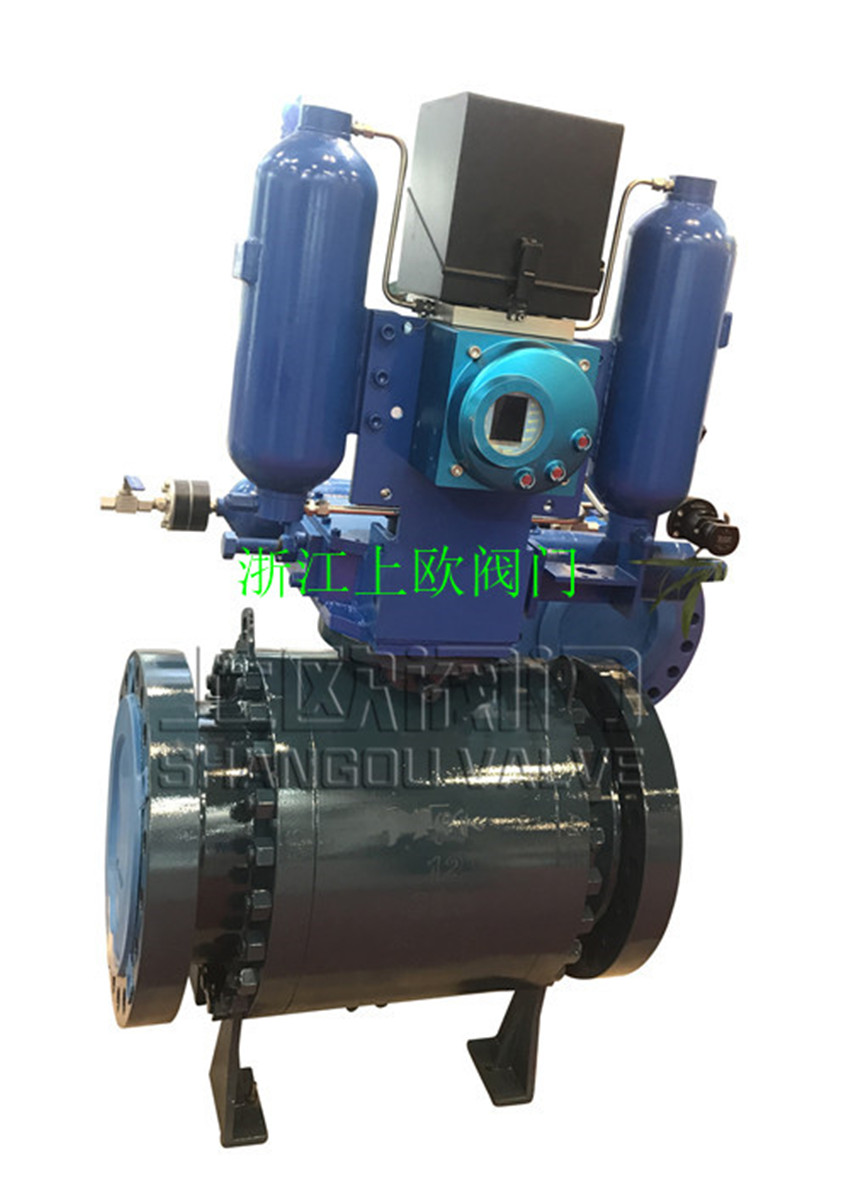

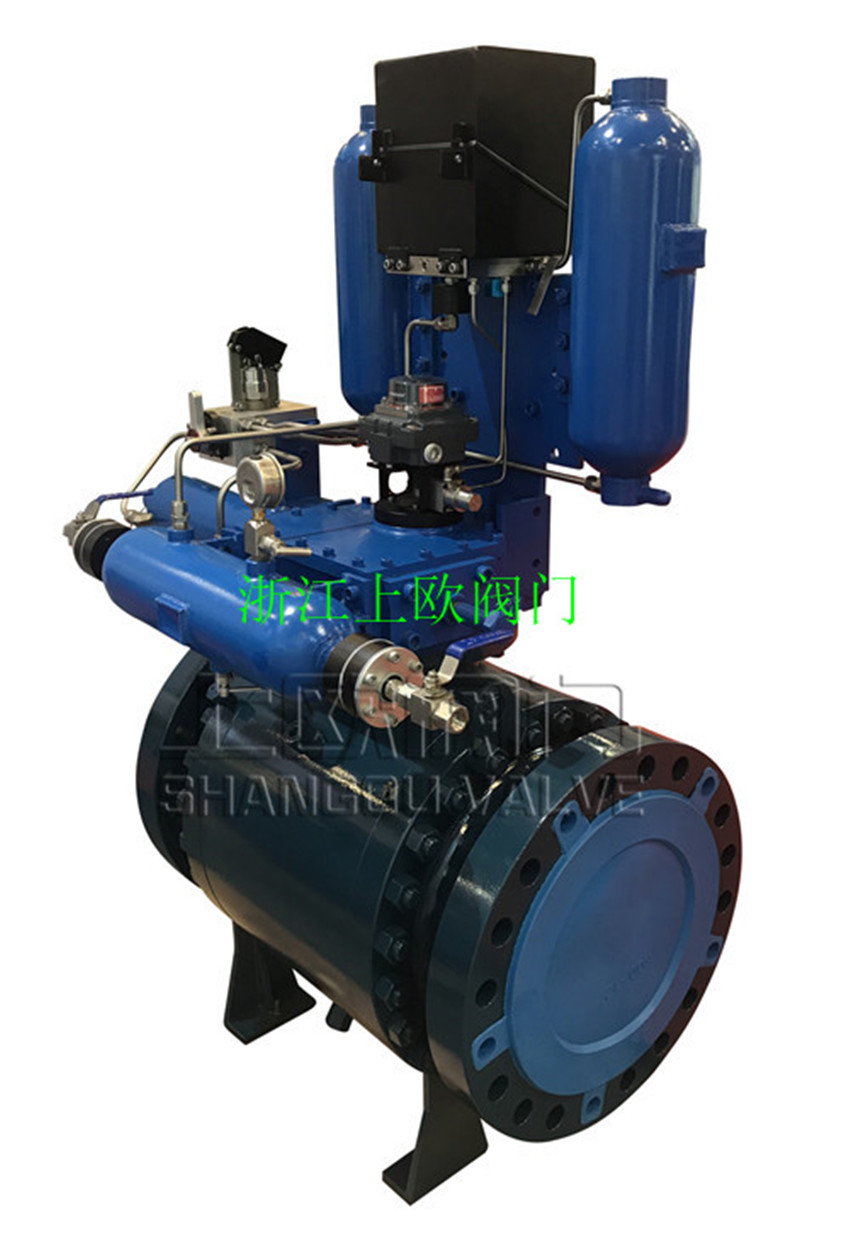

氣液聯動球閥
氣液聯動球閥由氣液聯動執行器和高壓球閥組成。氣液聯動執行機構的動力源直接取自主管線的高壓天然氣，天然氣經過濾之后，直接進入儲氣罐儲存。采用集成模塊、大流量、高壓設計技術，使較少的控制元件承受高壓，延長密封件的壽命、減少配管、減少系統泄漏點從而提高了設備的整體安全性。 液壓系統具有傳動剛性強、不易壓縮、傳動平穩、易于密封等優點。
產品介紹
上歐閥門生產的氣液聯動球閥由氣液聯動執行器和高壓球閥組成。氣液聯動執行機構的動力源直接取自主管線的高壓天然氣，天然氣經過濾之后，直接進入儲氣罐儲存。采用集成模塊、大流量、高壓設計技術，使較少的控制元件承受高壓，延長密封件的壽命、減少配管、減少系統泄漏點從而提高了設備的整體安全性。 液壓系統具有傳動剛性強、不易壓縮、傳動平穩、易于密封等優點。氣體具有壓縮比大的優點。氣液聯動執行機構通過氣液傳動方式的轉換，將氣、液二者優點得到完美結合。高壓氣體經過控制系統進入氣液罐轉換，罐體內等壓的液壓油被壓入相應的液壓活塞缸，同時液壓活塞缸液壓油流回到另一個氣液罐內，活塞動作帶動執行機構驅動閥門實現平穩的開或關。 氣液聯動執行機構工作性能穩定、動作可靠。通過調節液壓油的流量可調節執行機構動作的全行程時間。
產品參數
連接方式 | 法蘭 對焊等連接 |
尺寸 | 2″～40″DN50-1000（通徑Full Bore） |
3″～42″DN80-1050(縮徑Reducedbore) | |
適用溫度(℃) | -96～+300℃ |
公稱壓力(MPa) | ANSI CLASS150、300、600、900、1500、2500 |
閥體材質 | 碳鋼 不銹鋼、合金鋼等 |
閥芯材質 | 碳鋼+ENP、不銹鋼、合金鋼等 |
閥桿材質 | 不銹鋼、合金鋼等 |
閥座材質 | PTFE、 R.PTFE、PEEK、NYLON 、 PPL |
應用范圍 | 適用于石油、石化等 |
適用介質 | 煤氣、天然氣等氣源介質 |
產品特點
特點 | 具有固定球閥的所有特點 |
管線介質壓力作為驅動器壓力源 | |
實現管線超高壓、超低壓和管線破裂緊急自動切斷功能 | |
可與液壓控制系統相連，實現各種簡單和復雜的閥門控制 | |
控制電源可采用太陽能，實現野外的操作和遠程控制 | |
滿足大力矩輸出要求，最大扭矩90000N·M |

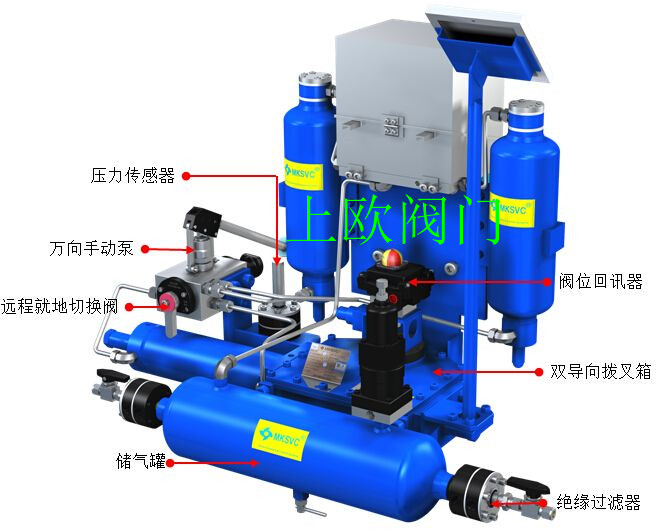

執行器說明
服務承諾
(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。
(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。
(3) 保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。
(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。
(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。
(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。
(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。
(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。
(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。
(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務培訓班。
(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。
(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。
(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，巡視制度，指導用戶的日常維護，及時指出并解決可能出現的故障。
(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
