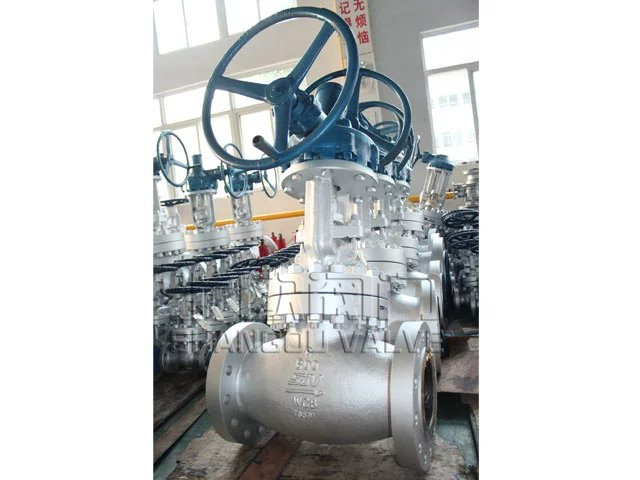

Z560Y電站高壓焊接閘閥
Z560Y電站高壓焊接閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型，另一種是按JB3595標準的國標型。其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。電站焊接閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金
目錄
產品概述
Z560Y電站高壓焊接閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型，另一種是按JB3595標準的國標型。其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。電站焊接閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
產品特點
1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命。
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏。
4、雙閘板設計，密封面自動100%吻合，特別方便在線檢修。
5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。
6、閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松。
7、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏。
8、雙向承壓密封設計，滿足各類特殊工況的苛刻要求。
9、嚴格手工配研，確保雙側密封面吻合度90%以上，實現氣泡級出廠密封檢測。
10、各類自控智能型電裝選擇，實現遠程自動控制及自動檢測。
主要特點
(1)流體阻力小。閘閥閘體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
(2)啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
(3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便子安裝，適用于介質的流動方向可能改變的管路中。
工作原理
設計制造按JB／T3395等標準，可與國產設備配套使用。高溫高壓焊接閘閥中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為焊接結構，適應不同的接管要求。閘板和閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好。閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
產品結構特點
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
相關型號
Z561H、Z561Y、Z560H、Z560Y、Z562H、Z562Y系列
公稱通徑：DN50~600mm
公稱壓力：PN10~42MPa
適用溫度：≤425~570℃
適用介質：水、油品、蒸汽
接閘閥體材質
Z561Y高溫高壓焊接電站閘閥用途： 傘齒輪高溫高壓電站閘閥適用于公稱壓力：PN10~42MPa，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。Z562H操作方式有：手動、齒輪傳動、電動等。
結構特點
1、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好，支管兩端為焊接連接，適應不同的接管要求。
2、閘板和閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，運動密封副硬度高，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、制造按ANSIB16.34、E101標準，可與進口直接配套使用。
5、電動閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。
外形尺寸
| 公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸Main external and connecting dimensions | 電動裝置Electric dewice | 重量Weight | ||||
| d | L | H | L1 | L2 | |||
| Z960H、Z962H、Z960Y、Z962Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z961H、Z962H、Z961Y、Z962Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z960H、Z961H、Z960Y、Z961Y-P54 100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z961H、Z962H、Z961Y、Z962Y-P54 170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
Z560Y電站高壓焊接閘閥性能規范Property and specifiecation：
| 產品型號 公稱壓力 | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
| 強度試驗 | 密封試驗/上密封實驗 | |||||
| Z961Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、蒸汽 |
| Z962H-320 | 32 | 48 | 36 | - | ≤425 | |
| Z960Y-P54100 | - | 30 | 22 | 540℃為10MPa | ≤540 | |
| Z962Y-P54170 | - | 48 | 36 | 540℃為17 MPa | ≤540 | |
Z560Y電站高壓焊接閘閥主要零件材料Matecrial for main parts：
| 零件名稱Part name | 材料牌號Material designation | ||
| 閥體Body | WCB | WC6 | WC9 |
| 閥板Disc | WCB | WC6 | WC9 |
| 閥蓋Bonnet | 25 | 12Cr1Mo1VA | |
| 閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 閥座Seat | 25 | 12Cr1Mo1VA | |
| 密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel |
| 填料Packing | 增強柔性石墨Fexible graphite | ||
| 支架Yoke | WCB | WCB或WC6 | |
| 閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | ||
| 四開環Four piece ring | 1Cr13 | 20Cr1MoVA | |
