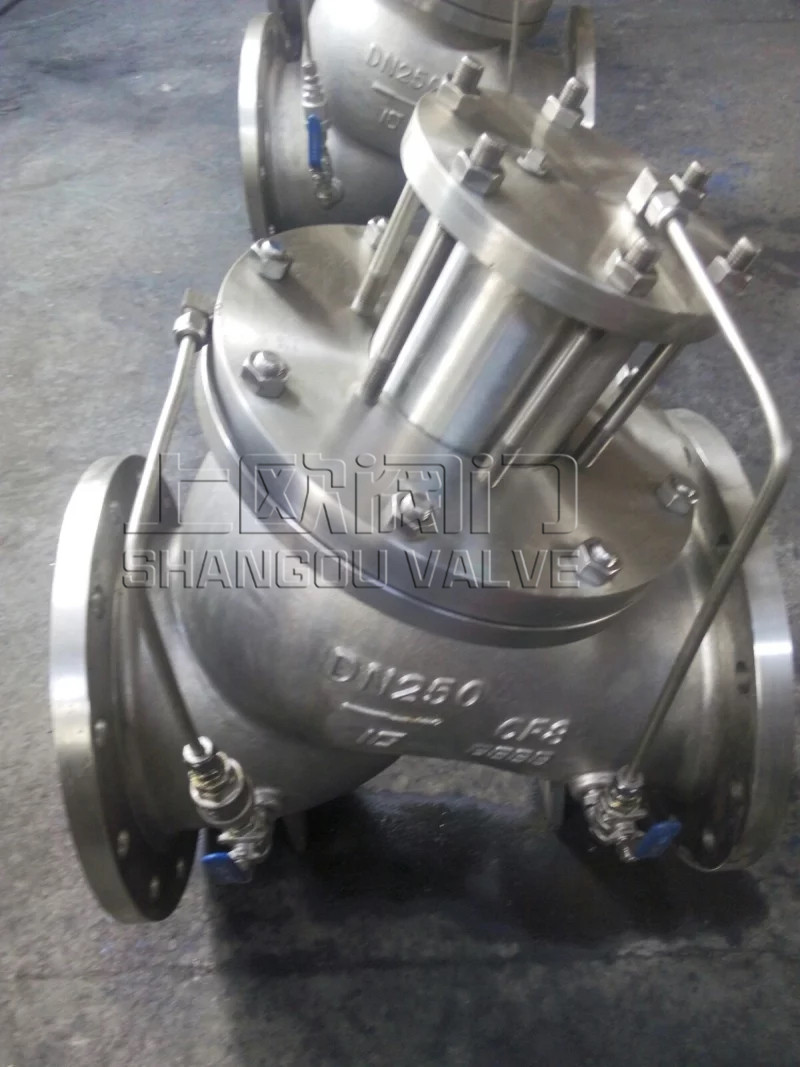

不銹鋼水泵控制閥
不銹鋼水泵控制閥消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理-體化．防止開泵水錘和停泵水錘的產生。操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
不銹鋼水泵控制閥產品概述
不銹鋼水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。JD745X多功能水泵控制閥的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。
不銹鋼水泵控制閥產品用途
安裝在高層建筑給水系統以及其它給水系統的水泵出口管道上．防止介質倒流，防止水錘及水擊現象的產生。閥兼具電動閥，逆止閥和水錘消除器三種功能．可有效地提高供水系統的安全可靠性。
不銹鋼水泵控制閥產品特點
消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理-體化．防止開泵水錘和停泵水錘的產生。操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。 節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕
水泵控制閥型號：JD745X | 水泵控制閥公稱通徑：50MM-1200MM | 水泵控制閥使用壓力：1.6MPA -6.4MPA |
水泵控制閥連接方式：法蘭連接 | 水泵控制閥形式：彈簧式 自動 | 水泵控制閥主要功能：防止倒流 水錘 |
水泵控制閥介質：水工業管道 | 水泵控制閥材質：鑄鐵 球墨鑄鐵 鑄鋼 | 水泵控制閥標準：機械部標準或定做非標 |
不銹鋼水泵控制閥技術參數
公稱壓力：1.0MPa、1.6MPa、2.5MPa
最低動作壓力：≥O.04MPa
緩閉時間：3～60s(可調)
適用介質：水
介質溫度：O～80"C

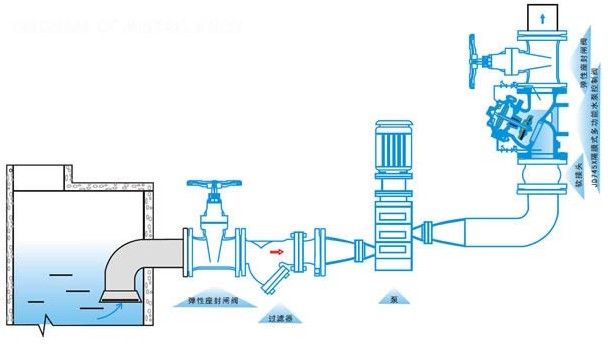

安裝示意圖

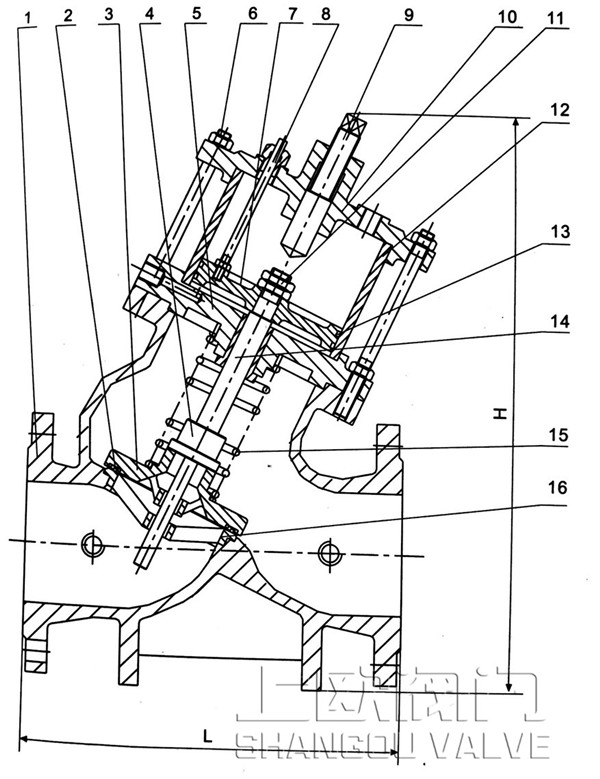

主要結構尺寸
DN | L | H | D | D1 | n-d | ||||||
1.0MPa | 1.6MPo | 2.5MPa | 1.0MPa | 1.6MPa | 2 5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
50 | 205 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 250 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 320 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 365 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
150 | 415 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 500 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
250 | 605 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-26 |
300 | 698 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 12-30 |
350 | 787 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-30 |
400 | 914 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-33 |
450 | 978 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 16-36 |
500 | 978 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
600 | 1200 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | 20-36 | ||
700 | 1450 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
800 | 1560 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
900 | 1800 | 2100 | 1115 | 1050 | 28-33 | ||||||
1000 | 2000 | 2400 | 1230 | 1160 | 28-36 | ||||||
