ZSJQ氣動切斷二通球閥
ZSJQ氣動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。
產品概述
ZSJQ氣動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。"O"型切斷球閥采用活塞式氣動執行機構或者電動執行 機構，"O"型切斷球閥的球形表面采用特殊工藝進行硬化處理，使其表面平滑耐磨，閥座及密封材料采用耐高溫、耐磨損的碳纖維材料制成，產品結構精巧合理。該系列產品轉動效率高、推力大、密封性好，額定流量 系數大、零件互換性好等特點。本系列產品被廣泛應用于石 油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門 的氣體、液體輸送管道中介質的切斷或開啟，滿足工況要求。
技術參數
ZSJQ氣動切斷二通球閥主要技術參數
| 本體部分 | |
|---|---|
| 閥體形式 | 直通鑄造閥 |
| 閥體材質 | ZG230-450 ZG1Cr18Ni9Ti |
| 公稱通徑 | DN15-DN300 |
| 公稱壓力 | PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K |
| 連接形式 | 法蘭 FF RF RTJ 等 |
| 結構長度 | 符合IEC534 |
| 閥蓋形式 | 一體式 |
| 填料 | 聚四氟乙烯 柔性石墨等 |
| 密封墊 | 金屬夾石墨密封墊 四氟乙烯墊等 |
| 閥內部件 | |
| 閥芯型式 | 球型 |
| 流量特性 | 線性 |
| 內件材質 | 標準材質組合及使用溫度、壓力請參閱附表 |
| 執行機構 | |
| 氣動 | 活塞式氣動執行機構 |
| 單作用 | 氣—開（彈簧復位） |
| 雙作用 | 氣—開/氣—關 |

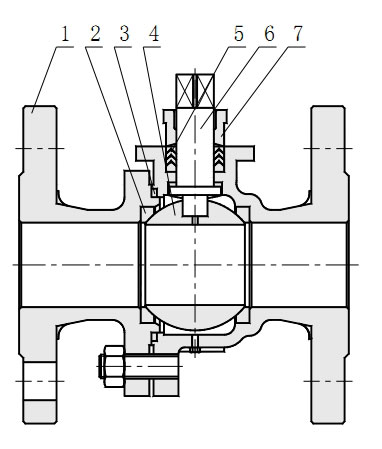

零件材料及內部結構
| 本體材質為碳鋼 | ||||
| 1 | 閥體 | WCB | LCB | WC9 |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 墊片 | PTFE/金屬石墨纏繞墊片 | ||
| 4 | 球 | 根據實際工況而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 閥桿 | 2Cr13 | 2Cr13 | 2Cr13 |
| 7 | 填料壓蓋 | WCB | LCB | WC9 |
| 本體材質為不銹鋼 | ||||
| 1 | 閥體 | CF8 | CF8M | CF3M |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 墊片 | PTFE/金屬石墨纏繞墊片 | ||
| 4 | 球 | 根據實際工況而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 閥桿 | 304 | 316 | 316L |
| 7 | 填料壓蓋 | CF8 | CF8M | CF3M |
注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。
規格與技術參數
| 公稱通徑 DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
| 額定流量系數 KV | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 8500 |
| 公稱壓力 | 1.6、4.0、 6.4 | ||||||||||||
| 閥芯轉角(°) | 0°±4°～90°±4° | ||||||||||||
| 適用工作溫度 | 軟密封-40～180 硬密封-60～450 | ||||||||||||
| 允許壓差(MPa) | 等于公稱壓力 | ||||||||||||
| 允許泄露量等級 | 軟密封Ⅵ級 硬密封Ⅳ級 | ||||||||||||
| 動作時間(S) | 0.5～0.7 | ||||||||||||
| 防護等級 | 相當于 IP65.5 級防塵防水型 | ||||||||||||
| 汽缸輸出力矩 (N.m) | 5.9～6780 | ||||||||||||
| 電動執行器輸 出力矩(Kgf.m) | 2～60 | ||||||||||||
| 汽缸操作壓力 (MPa) | 雙作用 0.2～1.0 單作用 0.3～1.0 | ||||||||||||
特殊要求
1、特殊檢驗；
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口，配管；
5、真空條件下使用；
6、指定圖層顏料；
7、特殊介質（氧氣、氫氣、氯氣）；
8、使用不銹鋼連接件；
外形尺寸
| 公稱通徑 DN(mm) | L | D(φ) | D1φ) | D2φ) | b | H | n-(φ)d | L0 |
| 15 | 130 | 95 | 65 | 46 | 14 | 230 | 4-φ14 | 165 |
| 20 | 140 | 105 | 75 | 56 | 16 | 230 | 4-φ14 | 165 |
| 25 | 150 | 115 | 85 | 65 | 16 | 250 | 4-φ14 | 186 |
| 32 | 164 | 140 | 100 | 76 | 18 | 250 | 4-φ18 | 186 |
| 40 | 180 | 150 | 110 | 84 | 18 | 290 | 4-φ18 | 288 |
| 50 | 200 | 165 | 125 | 99 | 20 | 290 | 4-φ18 | 288 |
| 65 | 220 | 185 | 145 | 118 | 20 | 310 | 4-φ18 | 235 |
| 80 | 250 | 200 | 160 | 132 | 20 | 310 | 8-φ18 | 235 |
| 100 | 280 | 220 | 180 | 156 | 22 | 415 | 8-φ18 | 495 |
| 125 | 320 | 250 | 210 | 184 | 22 | 458 | 8-φ18 | 495 |
| 150 | 360 | 285 | 240 | 211 | 24 | 595 | 8-φ22 | 750 |
| 200 | 400 | 340 | 295 | 266 | 24 | 595 | 12-φ22 | 750 |
| 250 | 630 | 405 | 355 | 319 | 26 | 680 | 12-φ26 | 850 |
| 300 | 750 | 460 | 410 | 370 | 28 | 750 | 12-φ26 | 850 |
注:表中所有數據均以PN16 為依據。

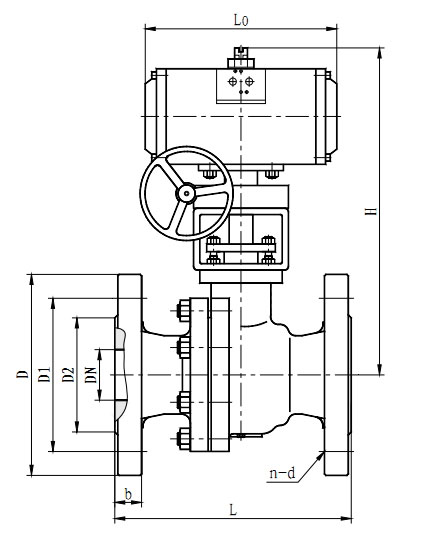

外形結構尺寸圖
